Arduino 红外发射模块 大功率 红外数传模块 电子积木

  • 奥松售价:
  • 商品编号:
    RB-03T004A
  • 商品库存:
    有货
  • 商品重量:
    2克
  • 商品品牌:
    ALSROBOT
  • 购买此商品可使用:
    500 松籽
  • 商品评价:
    comment rank 5 (已有 0 人评价)
    联系客服
    • 销售咨询: 销售咨询
    • 销售咨询:
    • 技术支持: 技术支持
    • 咨询电话: 0451-86628691

产品介绍:

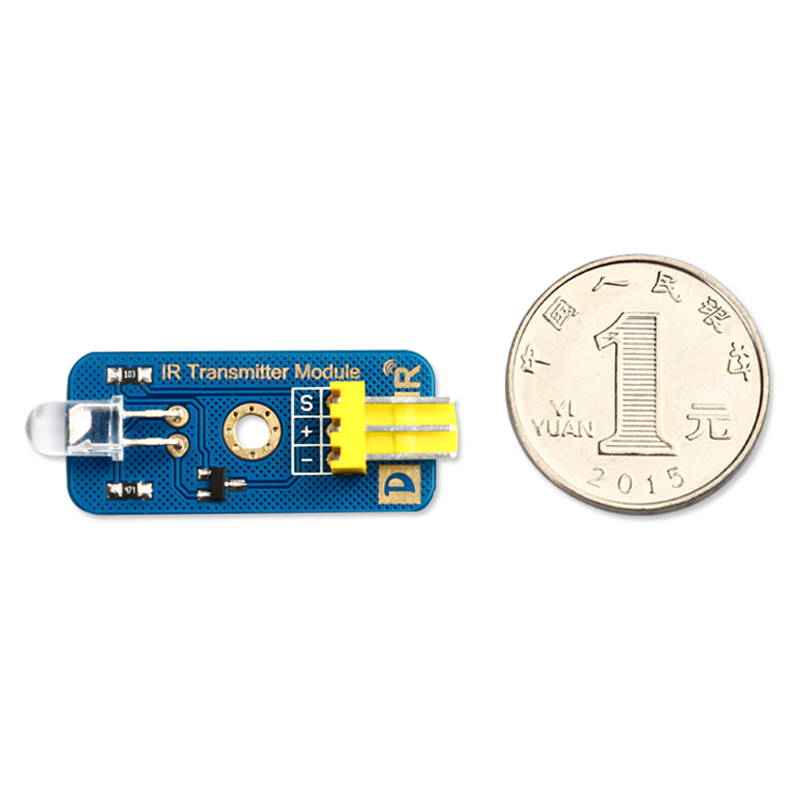

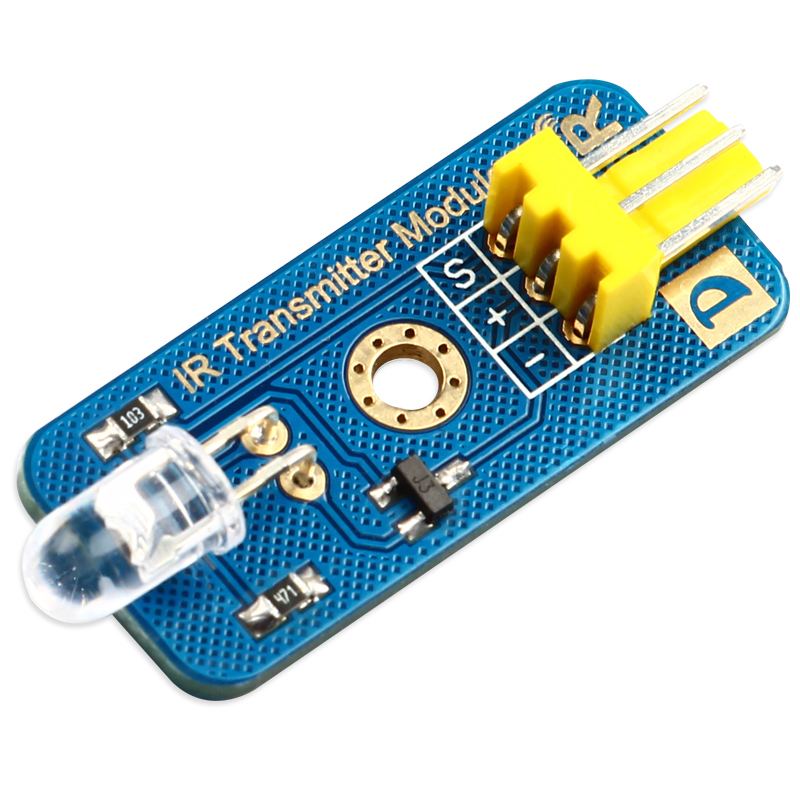

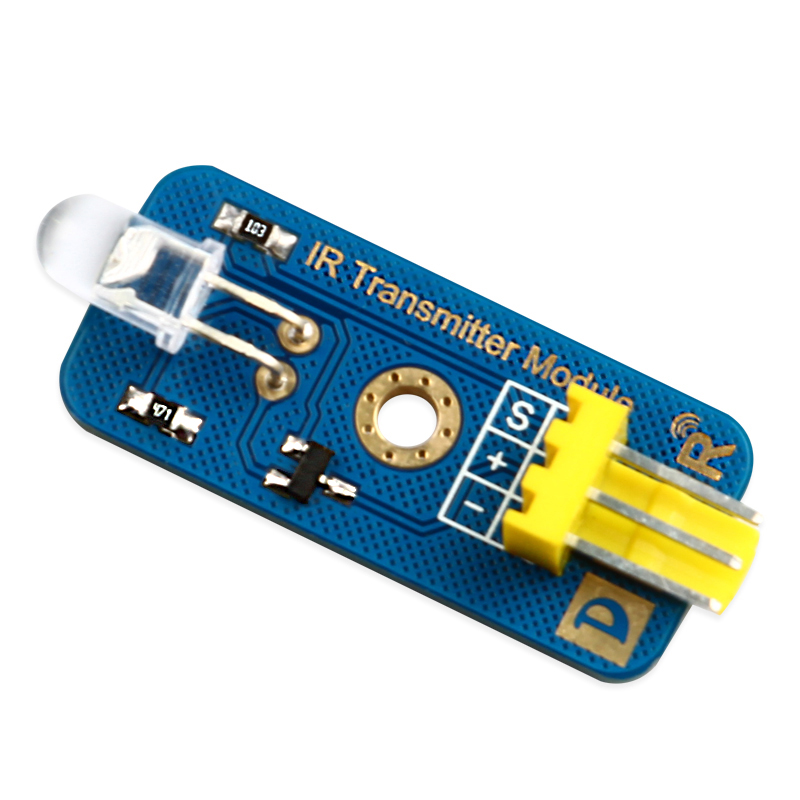

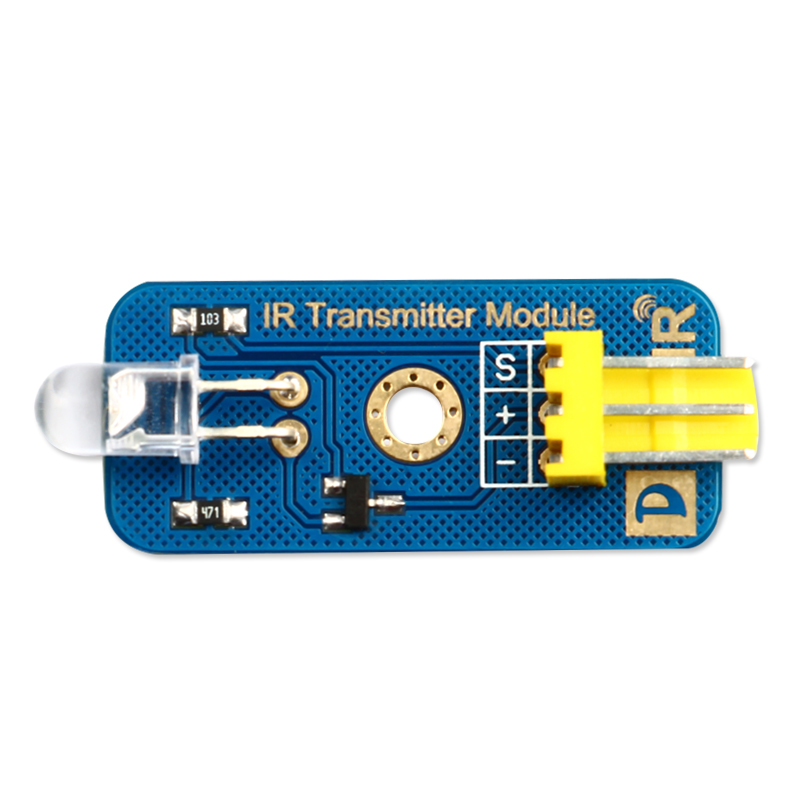

此款红外发射模块是一款Arduino兼容的红外线发射传感器,可通过对Arduino进行编程发射出38KHz调制信号,可以配合IR Receiver Module 红外线接收传感器能被接收到,从而实现红外无线通讯。此款模块与旧版相比沿用美观的沉金工艺和一颗定位孔设计风格,让模块保证功能的前提下制作的足够美观,模块数据接口上由原来的普通排针更改为标准传感器3P防插反接口,防止非专业人士的错误操作,此模块同样沿用将传感器名称以英文标示在PCB上,较旧版也更人性化在接口两侧放置两个标识,标识“D”代表模块为接口“S”引脚输入或输出为数字信号,另一个标识以图型方式传达模块功能,方便非专业人士快速了解模块功能。

产品参数:

  • 1. 产品名称:红外发射模块
  • 2. 产品货号:RB-03T004A
  • 3. 工作电压:+5V
  • 4.工作环境:-25~+85
  • 5.储存温度:-30~+100
  • 6. 发射距离:0-7m
  • 7. 数据类型:数字输出
  • 8. 红外中心波长:约850nm-940nm
  • 9. 红外发射角:约20度
  • 10. 尺寸:33mm x 15mm
  • 产品接口:
  • 1. S:信号接口
  • 2. +:电源正极
  • 3. -:电源地
