产品介绍：

由于目前电子产品各式各样，供电电源的电压也各不相同，要想检测就需要一款合适的电压检测模块和控制器。控制器模拟接口检测输入电压上限为5V，也就是说大于5V的电压将无法检测。2011 年新推出的电压检测模块能够解决此问题，实现检测大于5V的电压，此模块基于电阻分压原理所设计，能使红色端子接口输入的电压缩小5倍，模拟输入电压上限为5V，那么电压检测模块的输入电压则不能大于5V×5=25V（如果用到3.3V系统，输入电压不能大于3.3Vx5=16.5V）。因为所用AVR 芯片为10位AD，所以此模块的模拟分辨率为0.00489V（5V/1023），故电压检测模块检测输入下限电压为 0.00489V×5=0.02445V。通过3P传感器连接线插接到传感器扩展板，不仅可以轻松实现对电压电量大小的检测，监控互动媒体作品或机器人电池供电的电量，也可以通过IICLCD1602液晶模块显示电压制作电压监测器。

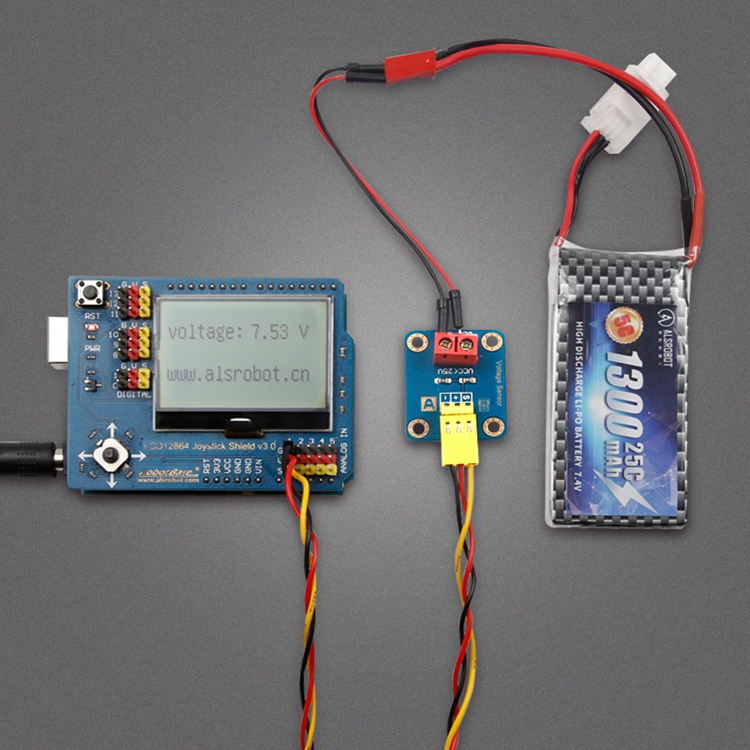

产品接线示意图

产品参数：

• 产品名称：电压检测传感器
• 产品货号：RB-02S009
• 电压输入范围：DC0－25V
• 电压工作范围：DC0－25V
• 电压检测范围：DC0.02445V-25V
• 数据类型：模拟输入
• 电压模拟分辨率：0.00489V
• DC输入接口：红色端子正极接VCC，负极接GND
• 尺寸：30mm x 25mm
• 接口类型：KF2510-3P
• 产品接口：
• S：信号接口
• +：电源正极
• -：电源地
