Arduino Motor Shield 电机驱动板 双全桥驱动器L298 进口

  • 奥松售价:
  • 商品编号:
    RB-01C118
  • 商品库存:
    库存不足
  • 商品重量:
    36克
  • 商品品牌:
    Arduino
  • 购买此商品可使用:
    0 松籽
  • 商品评价:
    comment rank 5 (已有 0 人评价)
    联系客服
    • 销售咨询: 销售咨询
    • 销售咨询:
    • 技术支持: 技术支持
    • 咨询电话: 0451-86628691

产品介绍:

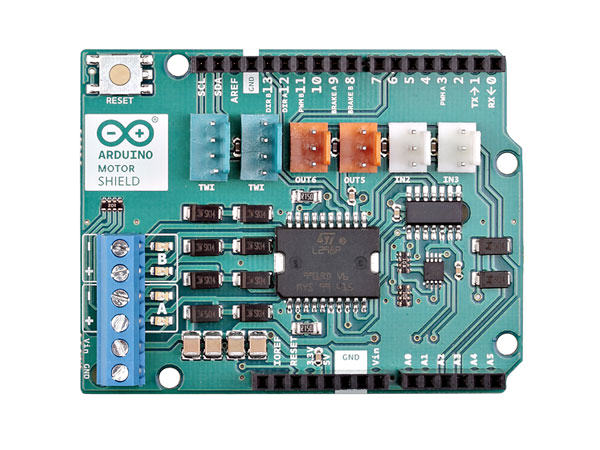

奥松机器人是意大利电子开源硬件巨头公司Arduino中国区域代理商。Arduino电机盾板基于用于驱动电感负载(例如继电器、螺线管、DC和步进电机)的双全桥驱动器L298。它让您能够利用Arduino板驱动2个DC电机,独立控制每个电机的速度和方向。您还可以测量各个电机的吸收电流。盾板是TinkerKit兼容型的,这就意味着您可以通过将TinkerKit模块插到电路板上来迅速创建项目。

产品参数:

  • 1.产品名称:Arduino Motor Shield
  • 2.产品货号:RB-01C118
  • 3.工作电压:5V to 12V
  • 4.电机控制器:L298P,驱动2个DC电机或1个步进电机
  • 5.上限电流:每条通道2A或者上限4A(由外部电源供电)
  • 6.电流感应:1.65V/A
  • 7.自由运转停止和刹车功能

进口报关单:

保证原装正品 进口产品报关单

产品特色:

Arduino电机盾板只能由外部电源供电。因为安装在盾板上的L298 IC有2个独立的电源连接,一个用于逻辑,另一个用于电机电源驱动器。所需的电机电流通常都超过上限USB额定电流。

外部(非USB)电源可以是AC-DC适配器(壁式),也可以是电池。通过将2.1mm中心正极插头插入其上装有电机盾板的Arduino电路板的电源插座,或者连接将电源线引至Vin和GND螺丝接线端的电线即可连接适配器,注意极性。

为了避免损坏其上安装有盾板的Arduino板,我们建议使用电压为7~12V的外部电源。如果电机需要高于9V的电压,我们建议您将盾板的电源线和其上安装有盾板的Arduino板分开。可以通过切断安装在盾板背面上的“Vin Connect”跨接线来实现。螺丝接线端处Vin的上限为18V。

  • 电源引脚如下:
  • VIN:在螺丝接线盒上,是与盾板相连的电机的输入电压。连至该引脚的外部电源还为Arduino板供电。通过切断“Vin Connect”跨接线,您可以将它变成电机的专用电源线。
  • GND:螺丝接线盒上的接地引脚。
  • 盾板可以提供每条通道2A的电流,上限共计4A的电流。
  • 盾板的引脚按通道划分如下:
  • 方向引脚:D12(通道A)D13(通道B)
  • PWM引脚:D3(通道A)D11(通道B)
  • 刹车引脚:D9(通道A)D8(通道B)
  • 电流感应引脚:A0(通道A)A1(通道B)
  • 如果您无需刹车或电流感应,但是需要更多引脚来实现您的应用,您可以通过切断盾板背面的各个跨接线来禁用该特性。
  • 盾板上的其它插座如下:
  • 1.螺丝接线端,连接电机及其电源
  • 2.2个模拟输入的2个TinkerKit连接器(白色),连至A2和A3
  • 3.2个模拟输出的2个TinkerKit连接器(中间的橙色),连至引脚D5和D6上的PWM输出
  • 4.TWI接口的2个TinkerKit连接器(白色,有4个引脚),一个用于输入,另一个用于输出

相关资料:


1.Arduino Motor Shield 官网介绍:http://www.arduino.org.cn/products/shields/5-arduino-shields/arduino-motor-shield

2.EAGLE 文件:http://download.arduino.org/products/MOTORSHIELD/arduino_MotorShield_Rev3-reference-design.zip

3.原理图:http://download.arduino.org/products/MOTORSHIELD/Shield_Motor-REV3c-SCH.pdf
