产品介绍：

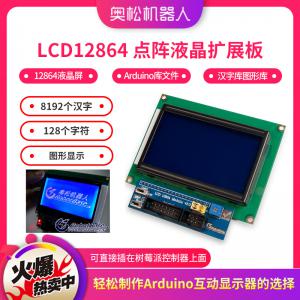

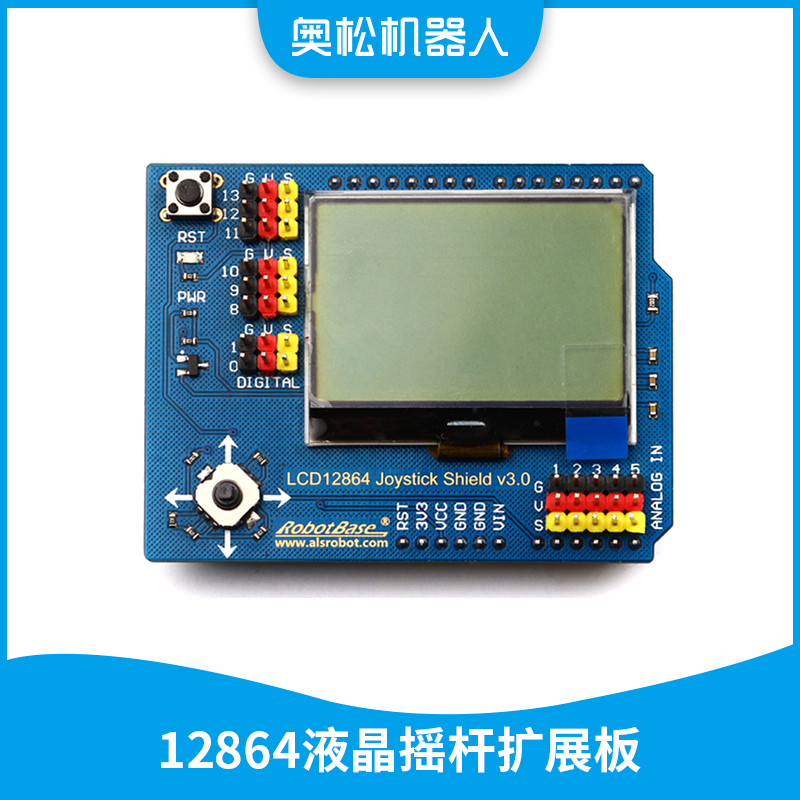

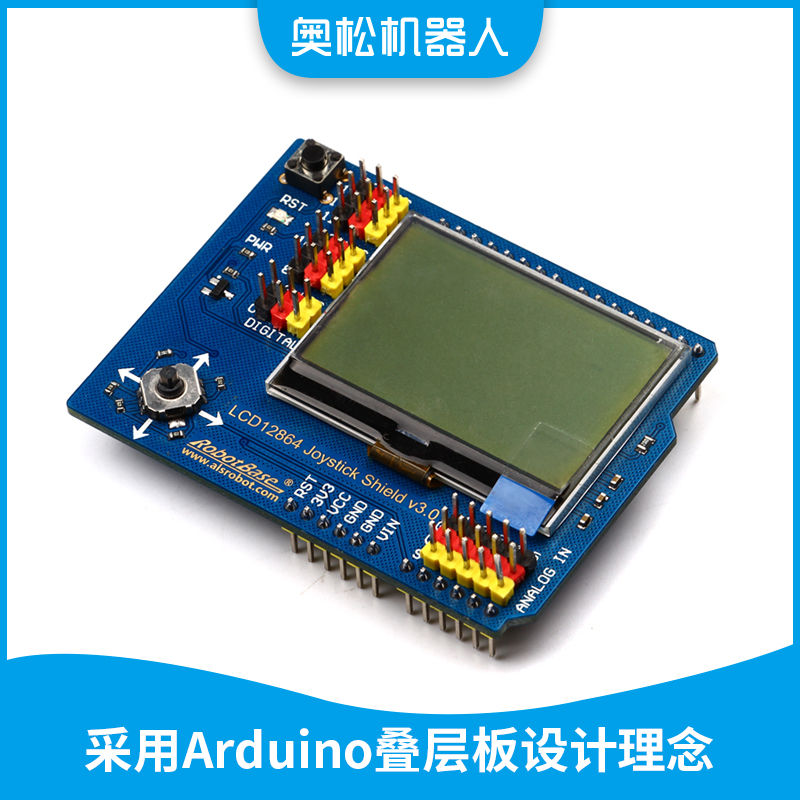

奥松机器人推出的LCD 12864液晶摇杆扩展板采用全新12864G-0088液晶屏为主体显示器件。此扩展板采用Arduino叠层板设计理念，可直接插接到Arduino UNO、Arduino mega328、Arduino mega2560、Arduino ADK控制器上使用，可以清晰显示中文、英文、字符、图片等；板上添加五向微型摇杆，方便实现人机互动；同时本板还具有5个模拟扩展接口和8个字扩展接口；其中各数字接口均分别用黑色、红色、黄色排针来区别电源地、电源正极和信号IO管脚；即方便操作又具有防呆的作用；而且扩展接口可连接各种传感器模块，如温度湿度传感器、三轴加速度计等，是制作显示互动作品不可获缺的显示器。

产品参数：

• 1. 产品名称：LCD12864液晶摇杆扩展版
• 2. 产品货号：RB-05L007A
• 3. 工作电压：3.3V
• 4. 点阵：128x64
• 5. 视窗尺寸：39.8mm x25.5mm
• 6. 显示颜色：白色背光黑色文字
• 7. 工作温度：0°C～+85°C
• 8. 数据类型：数字输入
• 9. 尺寸：70mm x 53mm
• 产品接口：
• 1. S：信号接口
• 2. V：电源正极
• 3. G/GND：电源地
• 4. RST：同Arduino复位接口
• 5. 3V3：同Arduino 3.3V接口
• 6. VCC：同Arduino 5V接口
• 7. VIN：同Arduino VIN接口
