Arduino Uno 配套 接线柱扩展板传感器Binding Post Shield

  • 奥松售价:
  • 商品编号:
    RB-01C112
  • 商品库存:
    有货
  • 商品重量:
    44克
  • 商品品牌:
    ALSROBOT
  • 购买此商品可使用:
    0 松籽
  • 商品评价:
    comment rank 5 (已有 1 人评价)
    联系客服
    • 销售咨询: 销售咨询
    • 销售咨询:
    • 技术支持: 技术支持
    • 咨询电话: 0451-86628691

产品介绍

奥松机器人推出的Binding Post Shield 接线柱扩展板有别于传统接线柱扩展板,在使用传统螺丝式接线柱时肯定要使用螺丝刀,当找不到螺丝刀时,就会束手无策,而此款接线柱扩展板改变传统接线方式,无需螺丝,只需在接入导线时轻轻按下按钮插入导线即可,使接线更加方便,非常适合快速插接调试使用。扩展板背面采用双排针接口,可直接与Arduino UNO连接,配合Arduino UNO使用兼容Arduino UNO R3Mega、及Arduino Leonardo等控制器。

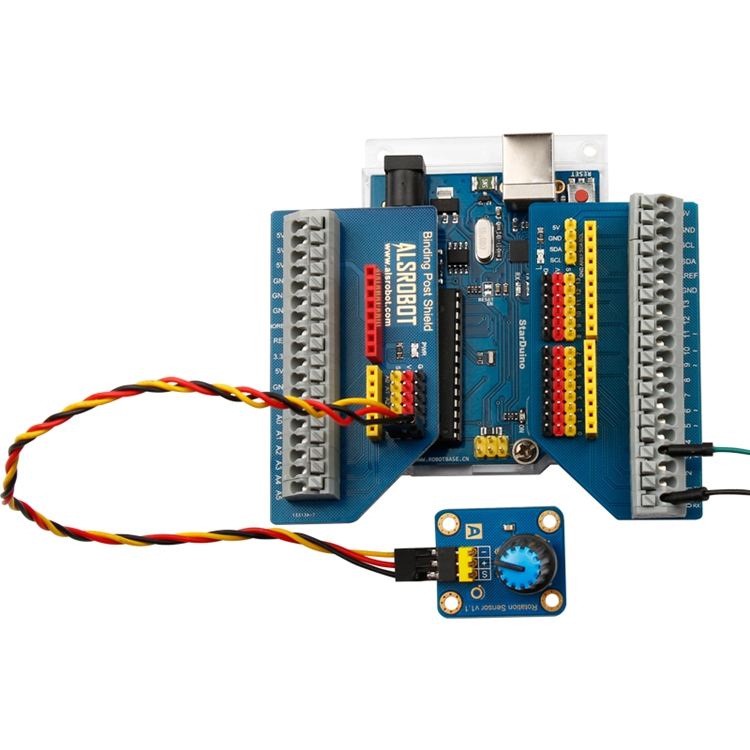

产品实验连接图





产品特点

1. 接线方便,无需螺丝,只需轻轻按下即可接线,且接线牢固,不易松脱;

2. 传感器扩展接口,接口排针采用3P舵机防插反线序,同类引脚采用相同颜色排针;

3. 板载双排座接口,兼容ArduinoUNO接口,可以插接其他扩展板,方便开发;

4. 扩展板背面采用双排针接口,可直接与ArduinoUNO连接;

5. 板载IIC接口,方便IIC通讯类型传感器连接;

6. 13引脚指示灯,电源指示灯。


产品参数

1. 产品名称: 接线柱扩展板传感器

2. 产品型号: RB-01C112

3. 产品类型:扩展板

4. 工作电压:5V

5. 接口:兼容ArduinoUNO双排针接口,3P舵机线序传感器接口,双侧弹簧接线端子

6. 工作温度:-25℃~+85℃

7. 重量(g):20g+24g

8. 注意:数字1-13端的单侧扩展板需要另一侧扩展板连线供电,5V连5V,GND连GND。
