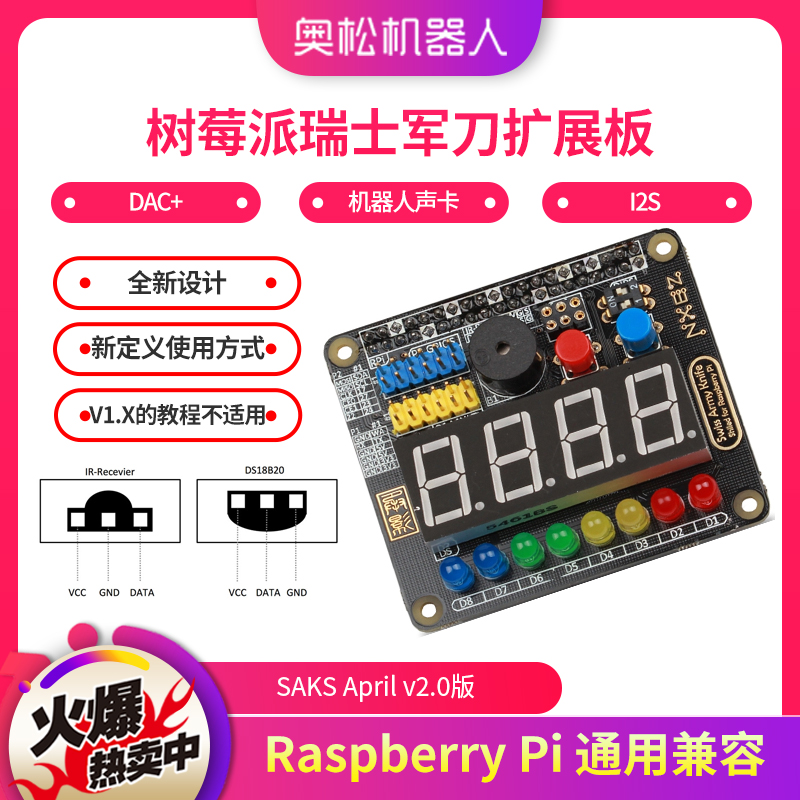

树莓派瑞士军刀扩展板 SAKS April v2.0版 Raspberry Pi 通用兼容

  • 奥松售价:
  • 商品编号:
    RB-01C138
  • 商品库存:
    有货
  • 商品重量:
    36克
  • 商品品牌:
    ALSROBOT
  • 购买此商品可使用:
    0 松籽
  • 商品评价:
    comment rank 5 (已有 0 人评价)
    联系客服
    • 销售咨询: 销售咨询
    • 销售咨询:
    • 技术支持: 技术支持
    • 咨询电话: 0451-86628691

通知


       此款树莓派瑞士军刀扩展板是 v2.0 版本,在上个版本的功能基础上做了全面的重新设计,由于几乎是全部修改,GPIO与功能的对应关系改变,LED、数码管增加了驱动IC,使得它们的使用方式也大为不同。因此旧的V1.X的教程不再适用于新版本,各位收藏和期待了老版本的亲们拍之前请一定要看清楚哦!!!


新版VS旧版


       对比旧版本进行了如下调整和改进:

1. 增加了时钟模块

2. 改进了数码管和LED的驱动方式,集成了相应的驱动芯片

3. 改进了功能引脚模块,留出更多的GPIO可供扩展使用

4. 优化了整体布局,使布局更紧凑

5. 重新定义了LED的颜色和排布

6. 更换了部分元件供应商,品质优化 本产品尺寸与 Raspberry Pi 0\Raspberry Pi A+\B+\Raspberry Pi 2\Raspberry Pi 3 兼容,可直插安装。

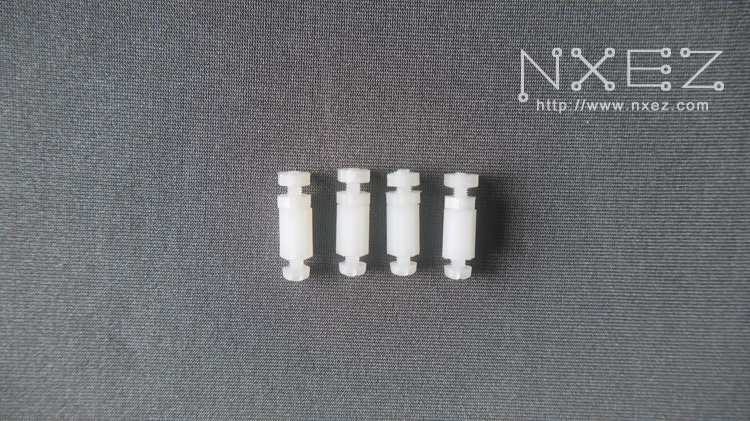

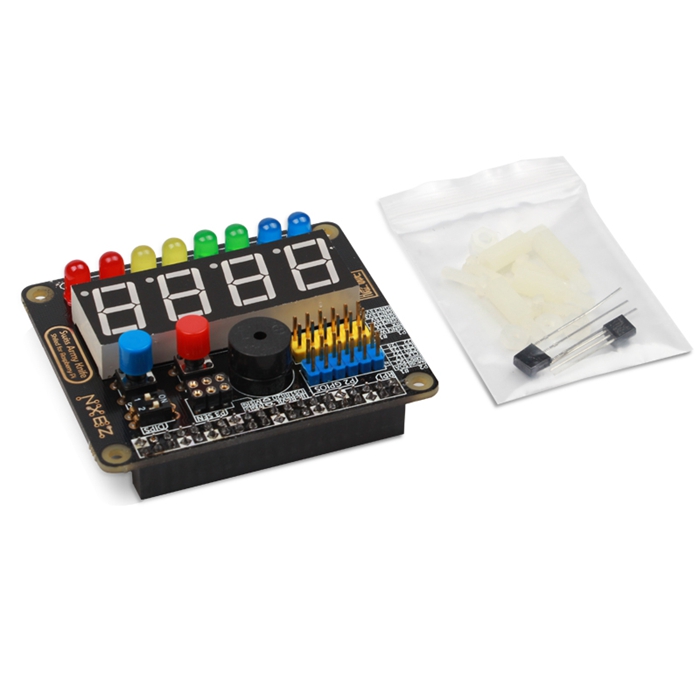

现在购买将附赠一套用于加固安装用的塑料螺丝、支柱(见下图)。(因为铜螺丝不绝缘,而且会在长期使用中被锈蚀产生安全风险,所以塑料螺丝更合适。)


产品介绍

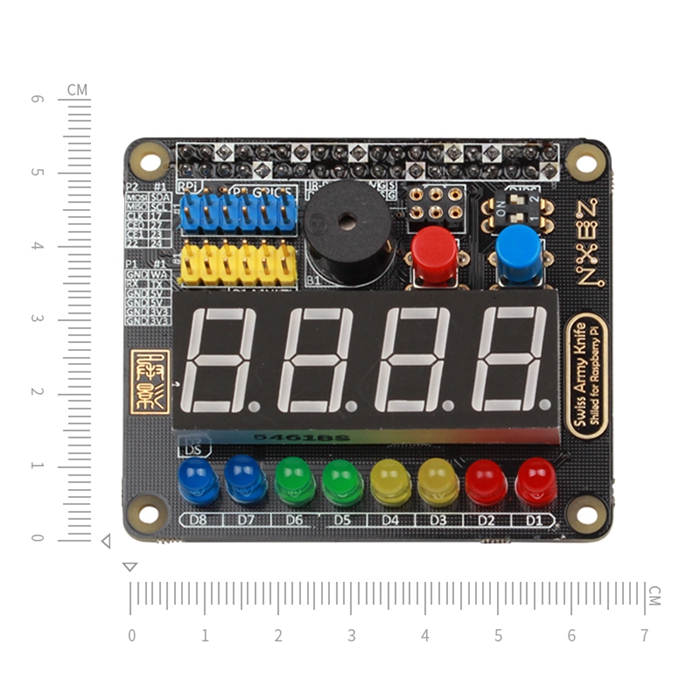

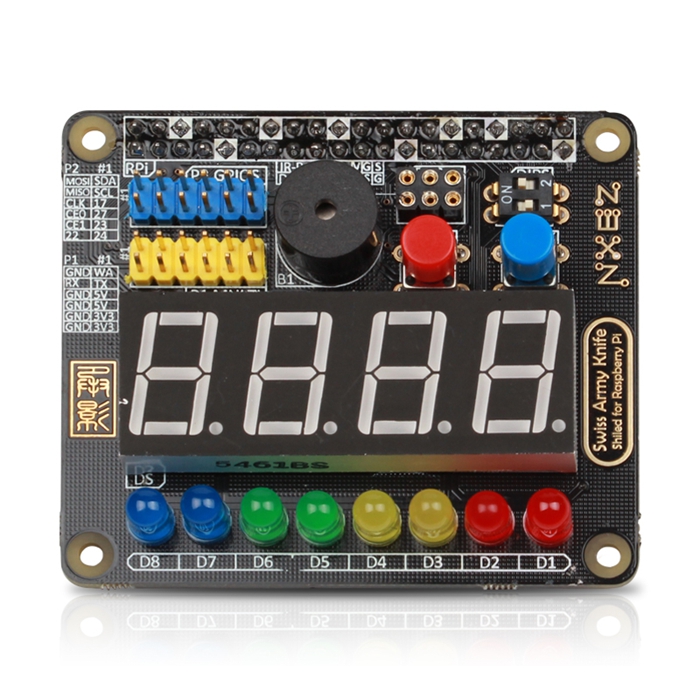

      树莓派瑞士军刀扩展板(SAKS for RPi)是由一系列常用电气元件经过精心构建而成的多功能扩展板,适用于40Pin GPIO口的树莓派系列产品。您可以基于树莓派主机和本产品开发出丰富的上层软件,软硬件结合,研发出功能丰富的应用。如果您是树莓派学习者,也可以通过本产品全面、系统性地学习树莓派以及GPIO方面的开发应用经验。


规格参数


       本产品型号是 Swiss Army Knife Shield for Raspberry Pi (Apr 2016)。适用于拥有 40Pin GPIO口的 Raspberry Pi A+\B+\Raspberry Pi 2\Raspberry Pi 3,以及其他兼容本产品的开发板。

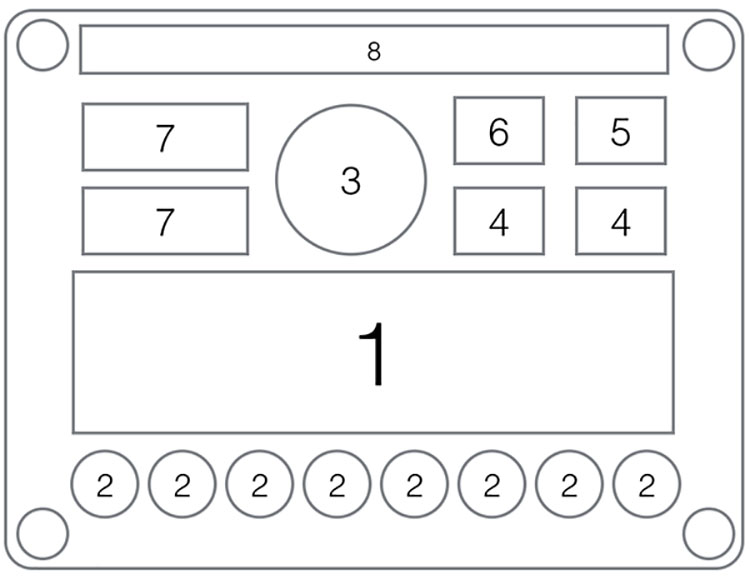

集成的功能元件如下:

  • 1. 4位数码管1个
  • 2. LED 8个
  • 3. 有源蜂鸣器1个
  • 4. 轻触开关2个
  • 5. 2位拨码开关1个
  • 6. 2×3Pin 排座1个(专用传感器接口)
  • 7. 2×6Pin 排针2个(功能扩展接口)
  • 8. 40Pin 排座1个 或 40Pin 排针1个

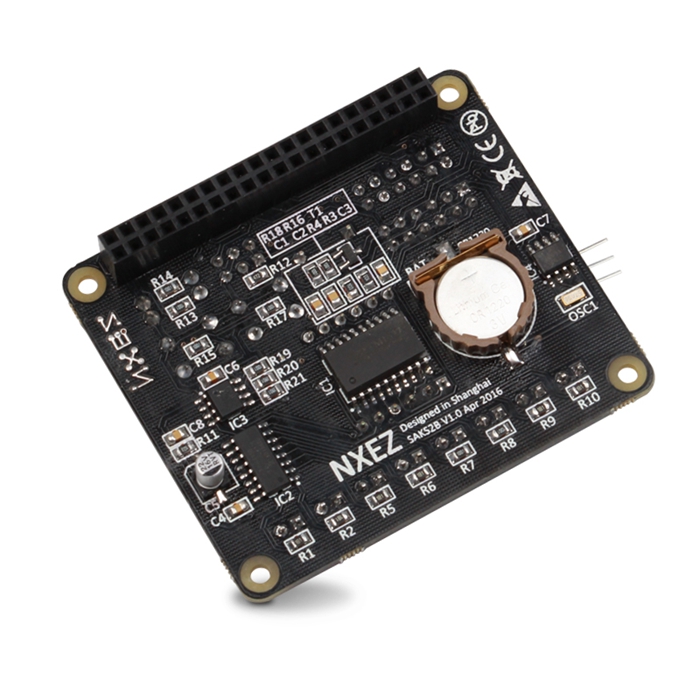

  • 9. 时钟模块纽扣电池座1个(背面)

安装说明

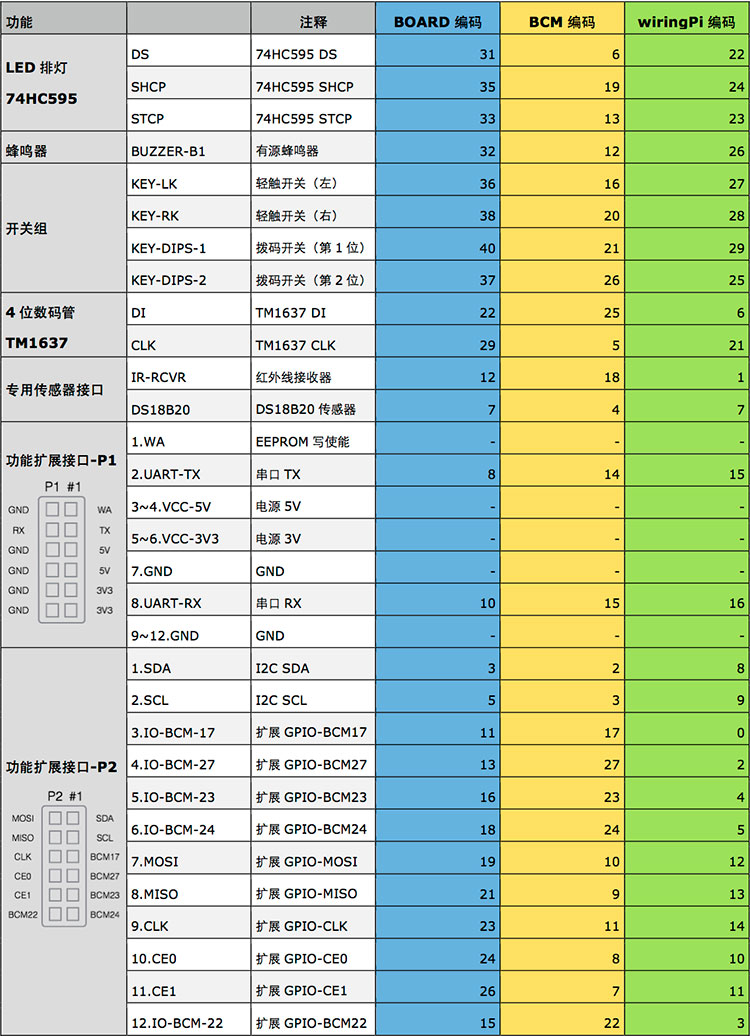

       将树莓派的40Pin排针正对并缓慢插入扩展板底部插座,均匀用力下压直到排针被完全插入,即完成安装。 使用扩展板前,请先了解树莓派GPIO方面的基础知识,并开始了解74HC595、TM1637等常用寄存器芯片的使用方法。有关扩展板详细的GPIO排布,请参考附录。


功能扩展接口

  • 扩展板将串口、I2C、电源、GND以及未被占用的GPIO口集合起来,以两组2×6Pin排针方式引出,以方便进一步的扩展需求使用。

专用传感器接口

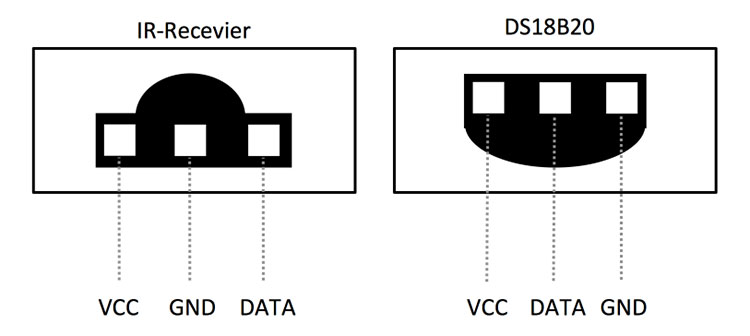

  • 扩展板上有一组2×3Pin排座,专用于连接红外线接收器和DS18B20温度传感器。如果您额外订购了扩展板配套的红外接收器和DS18B20温度传感器,请按照以下安插状态俯视示意图连接。 注意:连接不当可能会导致元件烧坏。

芯片控制

  • 扩展板配备了两组专用芯片,74HC595和TM1637,分别用于控制LED和数码管。加入74HC595芯片驱动LED是为了减少LED对GPIO的占用,将并行控制转化为串行控制。而TM1637是数码管专用的驱动芯片,能使数码管的使用大大简化,在树莓派上的输出状态更稳定。

产品清单

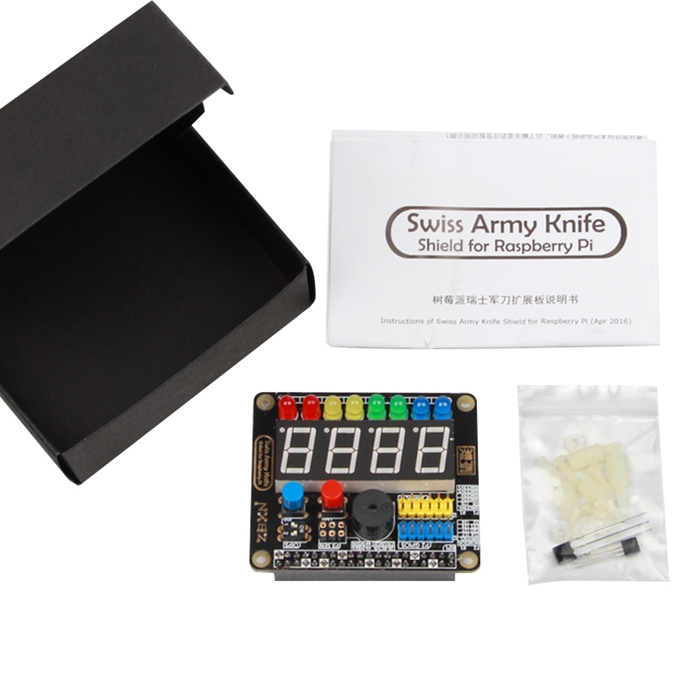

  • 1. SAKS 扩展板1个
  • 2. 说明书1个
  • 3. 按键帽2个
  • 4. DS18B20 温度传感器1个
  • 5. 红外线接收器1个

注意事项

  • 1. 请勿触摸扩展板背面以免引起电路短路。
  • 2. 在使用电源扩展单元时,请一定不要将VCC引脚和GND引脚直连,否则将可能导致树莓派烧坏。
  • 3. 使用专用传感器时,请先仔细阅读插入器件的引脚说明,以免产生元件烧坏的情况。
  • 4. 安装纽扣电池时请注意电池极性,电池正极面朝外。操作时需谨防电池短路。
