(SKU:RB-05L009)8*8点阵模块
来自ALSROBOT WiKi
目录 |
产品概述
- 还在为驱动点阵连接复杂的接线烦恼吗？还在为 Arduino 控制器屈指可数的 I/O 资
源犯愁吗？2013 最新推出的 8X8 LED Matrix Module v1.0 点阵模块是哈尔滨奥松机器 人科技有限公司研发的一款易安装、易连接、可拓展的 8X8 点阵模块。此模块采用高 速的 74HC595 串并转换芯片。SPI 接口，仅需要 3 根信号线即可驱动多块 8x8 点阵屏， 最大限度的节省您宝贵的 Arduino 控制器 I/O 资源。行列信号全部传输完毕后再更新显 示，显示亮丽，可靠性高。适合于 Arduino UNO328 控制器、STC 单片机、AVR 单片 机等。
规格参数
- 产品名称：8*8点阵模块
- 产品货号：RB-05L009
- 工作电压：DC5V
- 产品类型：显示输出
- 制作工艺：FR4双面喷锡
- 固定孔尺寸：3.2mm
- 对角固定孔间距：22.67mm
- 固定孔距板边缘：7.93mm
- 人性化设计：可级联应用显示
- 工作温度：10℃-30℃
- 工作湿度：10%~90% 无凝结
- 重量：12g
- 产品尺寸：32mm x 32mm x 23mm
使用方法
- 通过 SPI 通信方式中的 DIN、CLK、LTH 对 LED 点阵进行控制。DIN 为数据，CLK
为时钟，LTH 为锁存。
应用例程
：8X8 LED Ma trix Module 8X8 点阵 模块的测试
- 我们使用 Arduino 控制器来做个测试，要用到硬件设备如下：
- Arduino 控制器×1
- Arduino 传感器扩展板 v5.0×1
- 8X8 LED Matrix Module v1.0×1
- 3P 通用连接线×1
- 2P 电源线×1
- USB 数据通信线×1

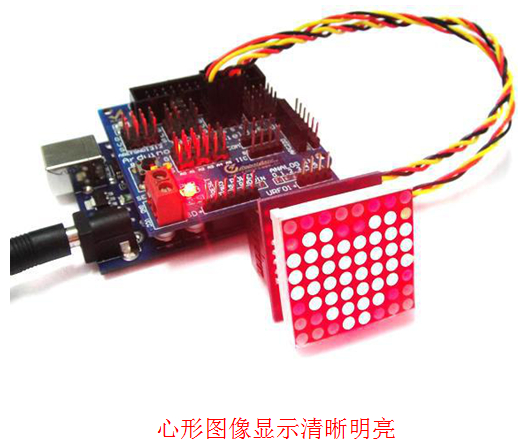

- 将 8X8 点阵模块的 DIN、CLK、LTH 分别连接到 Arduino 传感器扩展板的数字 4、
5、6 引脚，VCC、GND 分别连接到传感器扩展板的任意一个 V、G 端口。最后连接 Arduino 控制器至计算机。
- Arduino 实验代码如下：
const int DINPin = 4; // 数据引脚 连接到数字 4 口
const int CLKPin = 5; // 时钟引脚 连接到数字 5 口
const int LTHP in = 6; //锁存引脚 连接到数字 6 口
byte LieScan[16] = { //列扫描，点阵只点亮一行
0xFE,0xFD,0xFB,0xF 7,0xEF,0xDF,0xBF,0x7F
};
byte HanZi_1[] = {
0x1c,0x3e,0x7e,0xfc,0xfc,0x7e,0x3e,0x1c //心形图案
};
byte HanZi_2[] = {
0x1c,0x3e,0x7e,0xfc,0xfc,0x7e,0x3e,0x1c //心形图案
};
byte HanZi_3[] = {
0x1c,0x3e,0x7e,0xfc,0xfc,0x7e,0x3e,0x1c //心形图案
};
void setup() {
pinMode(DINPin,OUTPUT); //设置数据引脚为输出
pinMode(CLKPin,OUTPUT); //设置锁存引脚为输出
pinMode(LTHPin,OUTPUT); //设置时钟引脚为输出
}
void loop() {
for(unsigned char times_1 = 0;times_1 <250;t imes_1++) { //持续刷新 250 次
for(char x = 0;x <9;x++) {
}
shiftOut( DI NP in, CLKP in, MSBFIRST, LieScan[x]); // 先选择列
shiftOut( DI NP in, CLKP in, MSBFIRST, HanZi_1[x]); // 再送行数据
digit alWr ite(LTHP in, LOW); //刷新显示
digit alWr ite(LTHP in, HIGH);
}
for(unsigned char times_2 = 0;times_2 <250;t imes_2++) { //持续刷新 250 次
for(char x = 0;x <8;x++) {
shiftOut( DI NP in, CLKP in, MSBFIRST, LieScan[x]); // 先选择列
shiftOut( DI NP in, CLKPin, MSBFIRST, HanZi_2[x]); // 再送行数据
digit alWr ite(LTHP in, LOW); //刷新显示
digit alWr ite(LTHP in, HIGH);
}
}
for(unsigned char times_3 = 0;times_3 <250;t imes_3++) { //持续刷新 250 次
for(char x = 0;x <8;x++) {
shiftOut( DI NP in, CLKP in, MSBF IRST, LieS can[x]); //先选择列
shiftOut( DI NP in, CLKP in, MSBFIRST, HanZi_3[x]); // 再送行数据
digit alWr ite(LTHP in, LOW); //刷新显示
digit alWr ite(LTHP in, HIGH);
}
}
