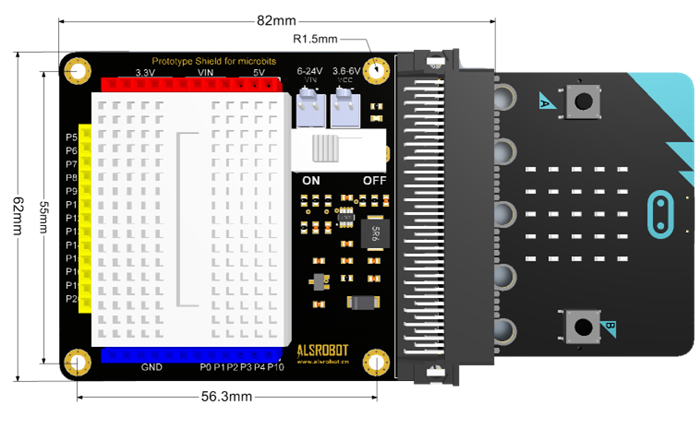

产品概述

Micro：bit原型扩展板是由奥松机器人研发团队为microbit编程及电子爱好者开发，兼具编程学习与电子知识学习的扩展板。micro：bit控制器体积小，引脚间距小，对于学习者来说搭建扩展电路有一定的困难。通过micro：bit原型扩展板可以将micro：bit所有引脚通过排座的方式引出，并且搭配丰富的电源输出接口。同时，micro:bit原型扩展板还板载一个小型面包板，您可以利用分立元器件直接在上面搭建电路，学习编程的同时掌握更多的电子、电路知识。
针对micro：bit原型扩展板，奥松机器人课程团队还推出了爱上micro：bit互动入门套件及相关在线课程，真正零基础入门，让您体验学习的乐趣。

规格参数

基本参数

  1. 品名：micro：bit原型扩展板
  2. 货号：RB-01C140
  3. 品牌：奥松机器人
  4. 产地：哈尔滨
  5. 尺寸：62mm*82mm
  6. 包装：防静电袋
  7. 固定孔：M3*4

电气参数

1、供电方式：外接DC电源或USB供电
2、输入电压：可选择6-24V或3.6V-6V
3、电源接口：

  • VIN：6-24V输入
  • VCC：3.6V-6V输入
  • 在接入外部电源时，VIN端口与VCC端口请根据外部电源的电压值进行选择，电压高于6V选择VIN接口，电压小于6V时选择VCC接口。在使用VCC端口供电时，红色电源输出排座的VIN及5V无电压输出，3.3V有电压输出；在使用VIN端口供电时，红色电源输出排座的VIN与供电端电压一致，5V及3.3V均有电压输出。
  • 扩展板也可以由microbit直接供电，需要将microbit与扩展板连接后，给microbit通过USB接口或电源接口供电，具体方法请查阅microbit使用方法。选择此方式供电时，红色电源输出排座的VIN及5V无电压输出，3.3V有电压输出。

4、数字接口：P0~P20
5、模拟接口：P0、P1、P2、P3、P4、P10

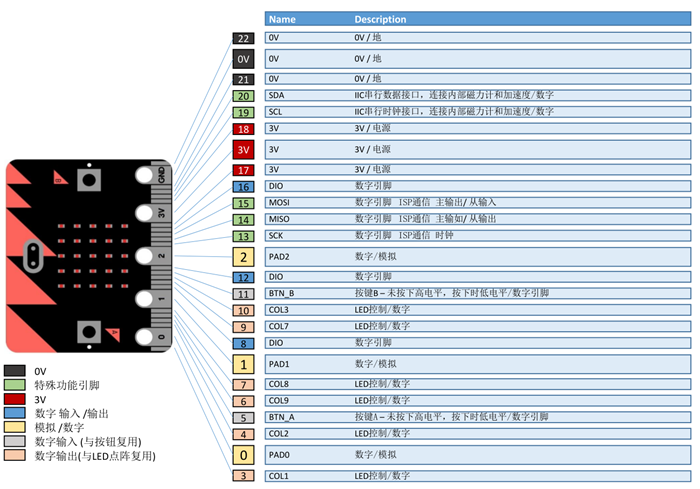

  • 在使用microbit时应注意，在microbit中很多引脚具有特殊功能，在使用时需要进行特殊配置，否则会影响使用，具体功能如下图：

6、电压输出接口：

VIN：与供电接口VIN电压相一致；
5V：5V电压输出；
3.3V：3.3V电压输出
GND：0电位参考点，地引脚

7、指示灯：电源指示灯

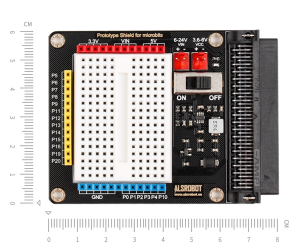

尺寸图


使用方法

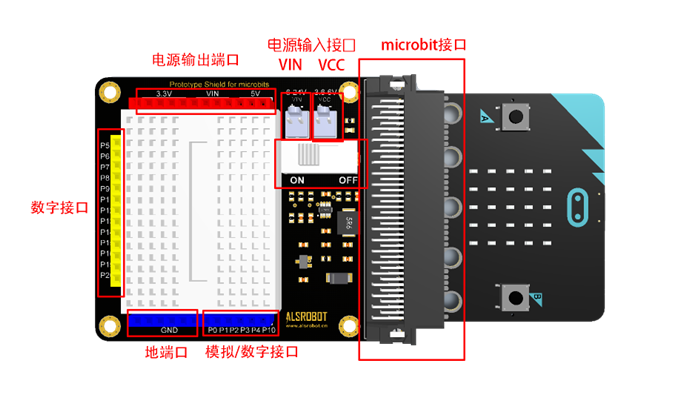

接口示意图


例子程序

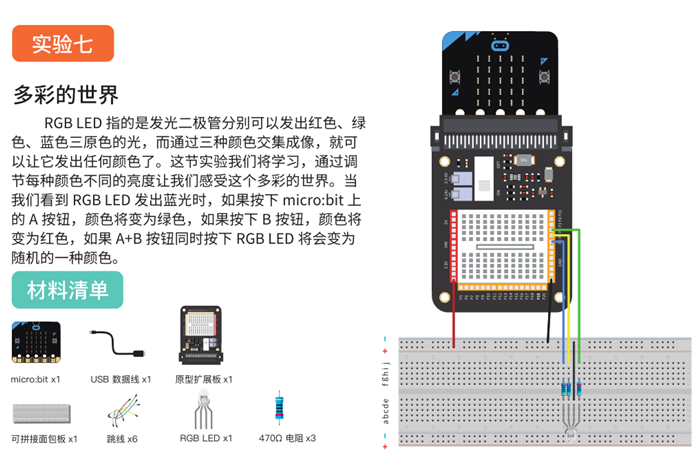

Micro:bit互动入门套件内实验展示:

硬件连接


程序代码


产品相关推荐


产品资料

下载链接：https://pan.baidu.com/s/1QERJBThw0A0O72wS5d4SRg 提取码：y35h
