产品概述

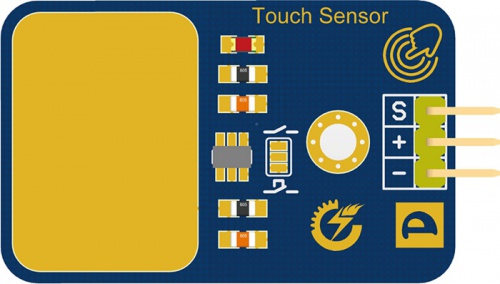

触摸传感器是一个基于电容感应的原理制作的触摸开关模块。人体或金属触碰传感器的镀金接触面会被感应到。
除了与金属面的直接触摸,隔着一定厚度的塑料、玻璃等材料的接触也可以被感应到,感应灵敏度随接触面的大小和覆盖材料的厚度有关。
模块有2种输出模式,可使用改变焊接跳线进行切换,模块上有改变模式用的短路点:
- 短路上面两个短路点,模块的模式会切换为开关,可以用于制作不太复杂触摸控制的台灯。
- 短路下面两个短路点,模块的模式会切换为按键,此时可以用来代替实体按键。
注意事项:使用时模块需要离固定面有一定高度,避免接触产生信号误差。
规格参数
- 工作电压 :3.3V - 5V
- 工作电流 :<20mA
- 工作温度范围:-10℃~+70℃
- 接口类型:数字信号
- 工作模式:开关/按键模式
- 默认模式:按键
- 感应面积:15mm * 20mm
- 尺寸大小:37mm * 23mm
- 板载指示灯:红色
- 重量大小:5g

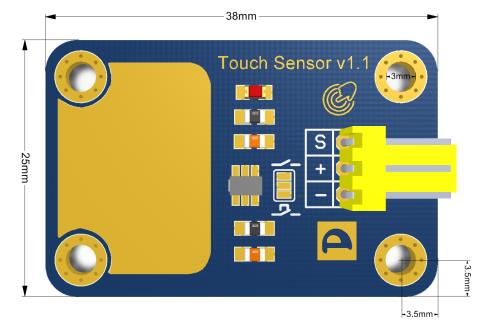

11.产品尺寸图:
12.接口定义
- S:信号输出
- +:电源(VCC)
- -:地(GND)
工作原理
触摸传感器是一个基于电容感应的原理制作的触摸开关模块,默认工作在按键模式下,当手指触摸到感应部分时,传感器输出高电平,同时板载的 LED 亮起;当没有触碰感应部分时,传感器输出低电平,同时板载的 LED 熄灭。
编程原理
触摸传感器共引出三个引脚,分别是信号S、电源正Vcc、电源地GND,实际使用时,可以将传感器连接到 Arduino UNO 控制器的数字引脚,例如数字口 2 号,通过 digitalRead()来读取传感器信号引脚的状态,再使用 Arduino UNO 控制器的 D13 引脚灯来进行互动。
使用方法
example1_Arduino
- 主要硬件
- Arduino UNO 控制器
- 触摸传感器
- 杜邦线(公对母)
- USB 数据线
- 硬件连接

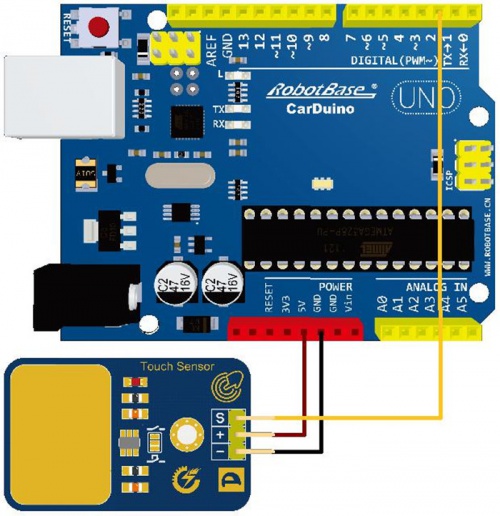

- S端口接到控制器的数字输入引脚。5V 和GND分别接到电源的+5V和GND。
- 示例程序
int ledPin = 13; // 设置指示灯为板载测试灯 int KEY = 2; // 连接触摸传感器到数字接口2 void setup() { pinMode(ledPin, OUTPUT); //设置连接到指示灯的管脚为输出模式 pinMode(KEY, INPUT); //设置触摸传感器的连接管脚为输入模式 } void loop() { if(digitalRead(KEY)==HIGH) //读取触摸传感器的状态值 { digitalWrite(ledPin, HIGH); //如果获取电平为高,则打开灯 } else { digitalWrite(ledPin, LOW); //如果获取电平为底,则关闭灯 } }
- 程序效果
将上述代码复制到 Arduino IDE 中进行编译上传,编译上传无误的情况下,在触摸传感器的模式为默认模式(按键模式)下,触碰触摸传感器时,板载测试灯会亮,同时 Arduino 控制器 13 号引脚灯同时亮起,否则板载测试灯及 Arduino UNO 控制器 13 号引脚灯均熄灭。
