SKU:RB-13K040 RP5履带车支撑板套件
来自ALSROBOT WiKi
目录 |
产品概述
光电传感器支架套件采用2.5mm厚黑色亮光压克力材料加工，具有重量轻、不易碎、不导电、美观大方等优点。此套件由1块传感器固定板和固定螺丝包组成，可以安装Mini红外寻线传感器、Mini红外避障传感器、火焰传感器、光线传感器等，真正实现人性化设计理念。
产品参数
- 产品名称：RP5履带车支撑板套件
- 产品类型：支撑板
- 产品货号：RB - 13K040
- 编程软件：不支持编程
- 控制方式：支架类，不可控
- 重量：121g

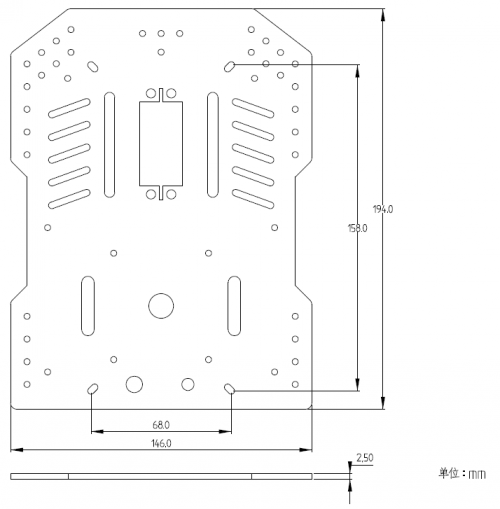

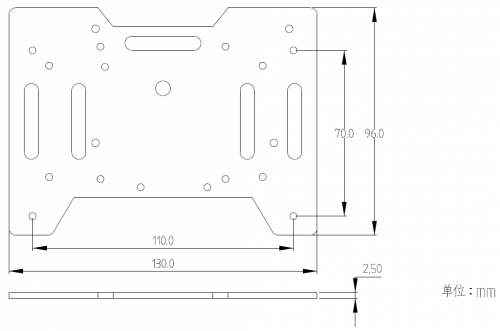

- 产品尺寸：
产品清单
| RB - 13K040 RP5 履带车支撑板套件 | |||
| 序号 | 产品名称 | 产品货号 | 数量 |
| 1 | RP5 支撑板上层基板 | RB - 09M029 | 1 |
| 2 | RP5 支撑板下层基板 | RB - 09M030 | 1 |
| 3 | M3 * 40 + 6 铜柱 | RB - 12C078 | 4 |
| 4 | M3 * 10 + 6 铜柱 | RB - 12C072 | 4 |
| 5 | M3 * 6 十字槽螺丝 | RB - 12C081 | 8 |
| 6 | M3 六角螺母 | RB - 12C089 | 4 |
安装步骤
步骤1：双H桥驱动板安装
步骤2：充电接口、拨动开关安装
步骤3：避障传感器安装
步骤4：传感器支撑板安装
步骤5：寻线传感器安装
步骤6：Carduino UNO 控制器安装
步骤7：V5.0传感器扩展板安装
步骤8：支撑板中板安装
步骤9：支撑板上板安装
产品应用图
路虎五底盘安装成品图
