【奥松新品】四位七段数码管——制作时钟

编辑：Salmon2016-04-09 浏览次数：1132

产品介绍：

此产品由一个12管脚的4位7段共阳极数码管和一个控制芯片TM1637构成。该模块采用沉金工艺，外观更加美观，同时采用防插反接口，操作更加安全，插口一边有大写字母I表示该模块采用IIC协议通信，另一边是数码管的图标标志。此产品可以应用在时间显示、跑表显示以及其他需要显示数字的设备上。

产品图片：

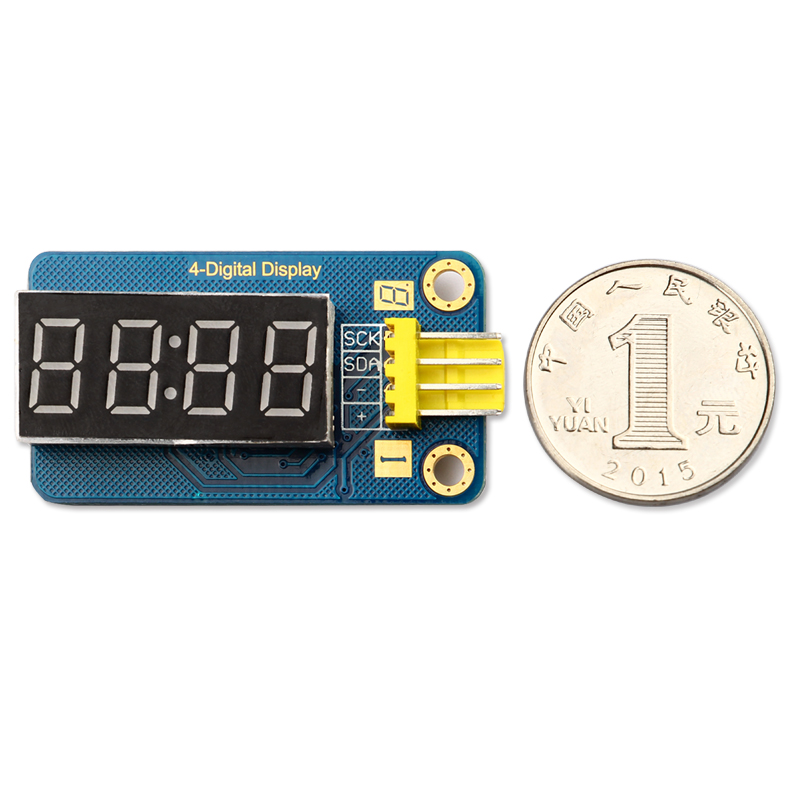

产品侧面展示

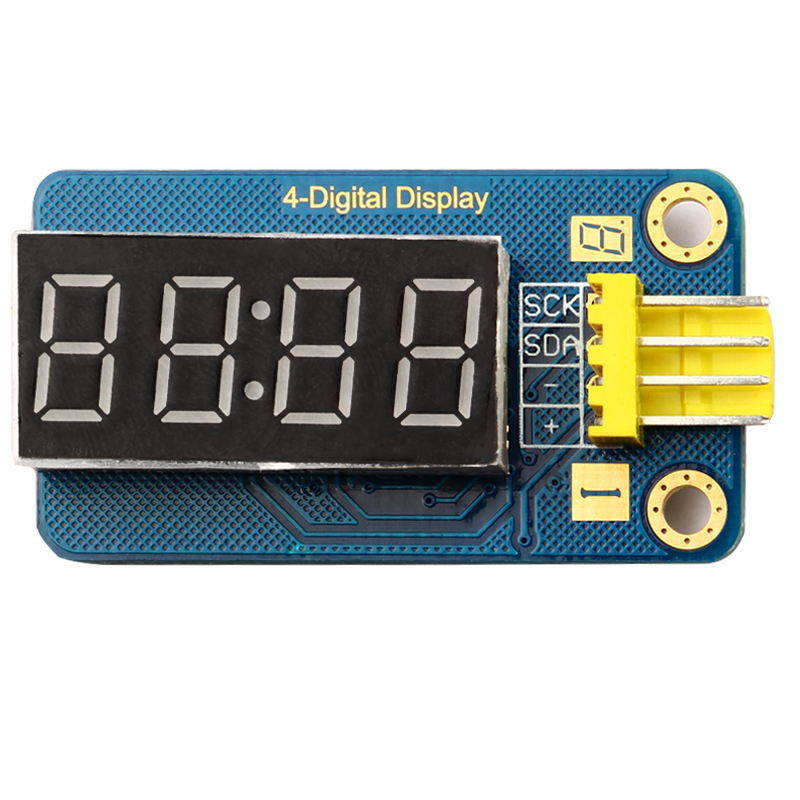

产品正面展示

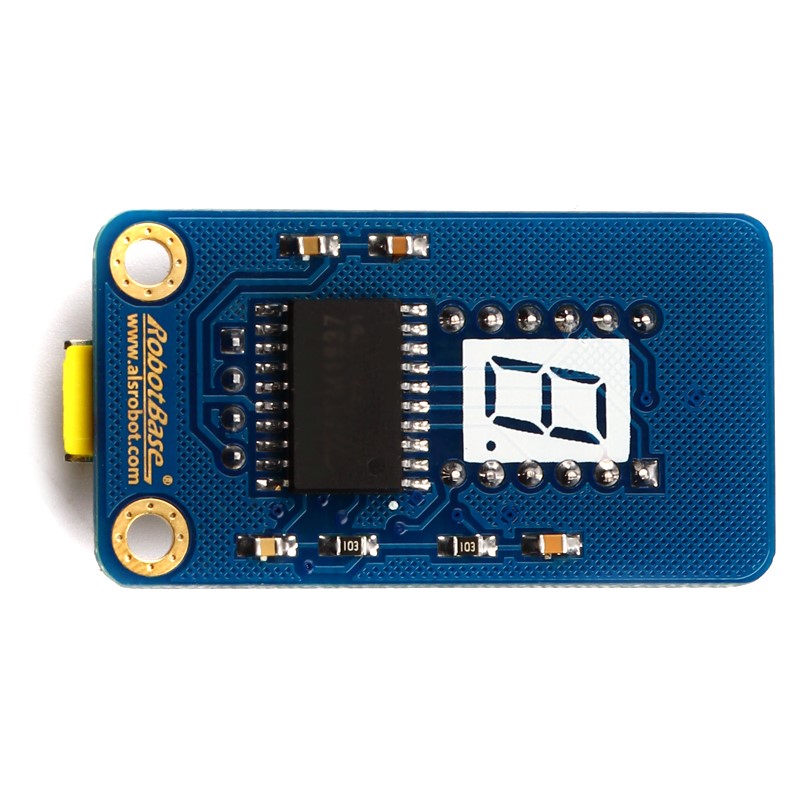

产品背面展示

产品参数：

1. 工作电压： +5v

2. 尺寸大小：45mm x 25mm

3. 重量大小：8g

4. 通信协议：IIC

引脚定义：

SCK：IIC时钟信号引脚

SDA：IIC数据信号引脚

-：电源地

+：电源正极

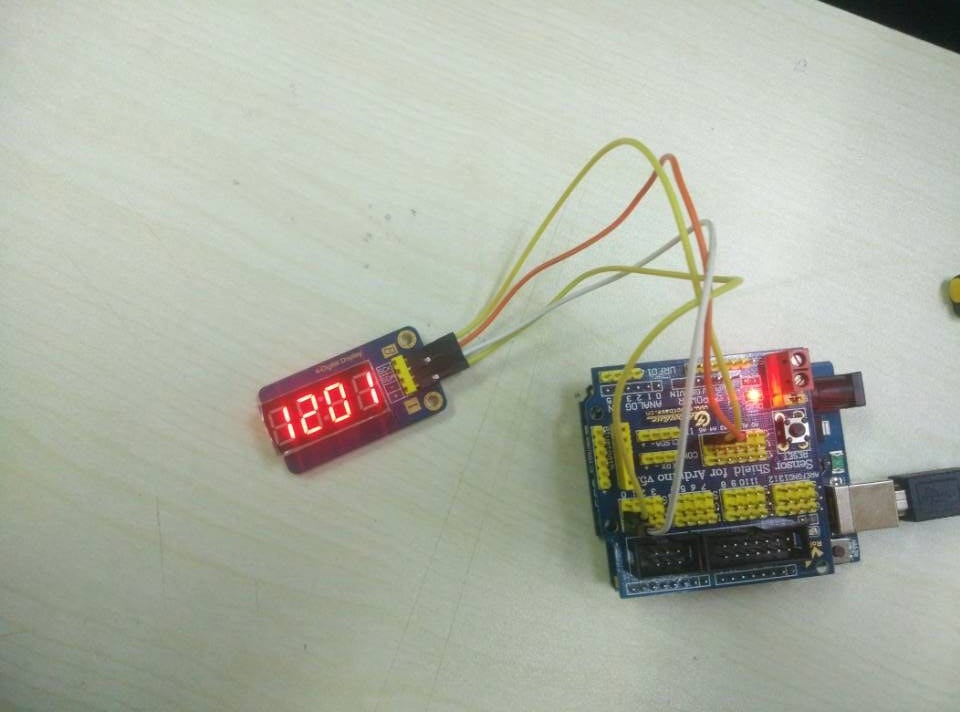

应用实例电路：

示例代码：

#include "TM1637.h"
#define ON 1
#define OFF 0
int8_t TimeDisp[] = {0x00,0x00,0x00,0x00};
unsigned char ClockPoint = 1;
unsigned char Update;
unsigned char halfsecond = 0;
unsigned char second;
unsigned char minute = 0;
unsigned char hour = 12;
#define CLK A5//pins definitions for TM1637 and can be changed to other ports
#define DIO A4
TM1637 tm1637(CLK,DIO);
void setup()
{
  tm1637.set();
  tm1637.init();
  Timer1.initialize(500000);//timing for 500ms
  Timer1.attachInterrupt(TimingISR);//declare the interrupt serve routine:TimingISR
}
void loop()
{
  if(Update == ON)
  {
    TimeUpdate();
    tm1637.display(TimeDisp);
  }
}
void TimingISR()
{
  halfsecond ++;
  Update = ON;
  if(halfsecond == 2)
  {
    second ++;
    if(second == 60)
    {
      minute ++;
      if(minute == 60)
      {
        hour ++;
        if(hour == 24)hour = 0;
        minute = 0;
      }
      second = 0;
    }
    halfsecond = 0;
  }
 // Serial.println(second);
  ClockPoint = (~ClockPoint) & 0x01;
}
void TimeUpdate(void)
{
  if(ClockPoint)tm1637.point(POINT_ON);
  else tm1637.point(POINT_OFF);
  TimeDisp[0] = hour / 10;
  TimeDisp[1] = hour % 10;
  TimeDisp[2] = minute / 10;
  TimeDisp[3] = minute % 10;
  Update = OFF;
}
