Arduino LCD12864 点阵液晶扩展板 12864液晶屏 送Arduino库文件

  • 奥松售价:
  • 商品编号:
    RB-05L003
  • 商品库存:
    有货
  • 商品重量:
    101克
  • 商品品牌:
  • 购买此商品可使用:
    100 松籽
  • 商品评价:
    comment rank 5 (已有 0 人评价)
    联系客服
    • 销售咨询: 销售咨询
    • 销售咨询:
    • 技术支持: 技术支持
    • 咨询电话: 0451-86628691

产品介绍:

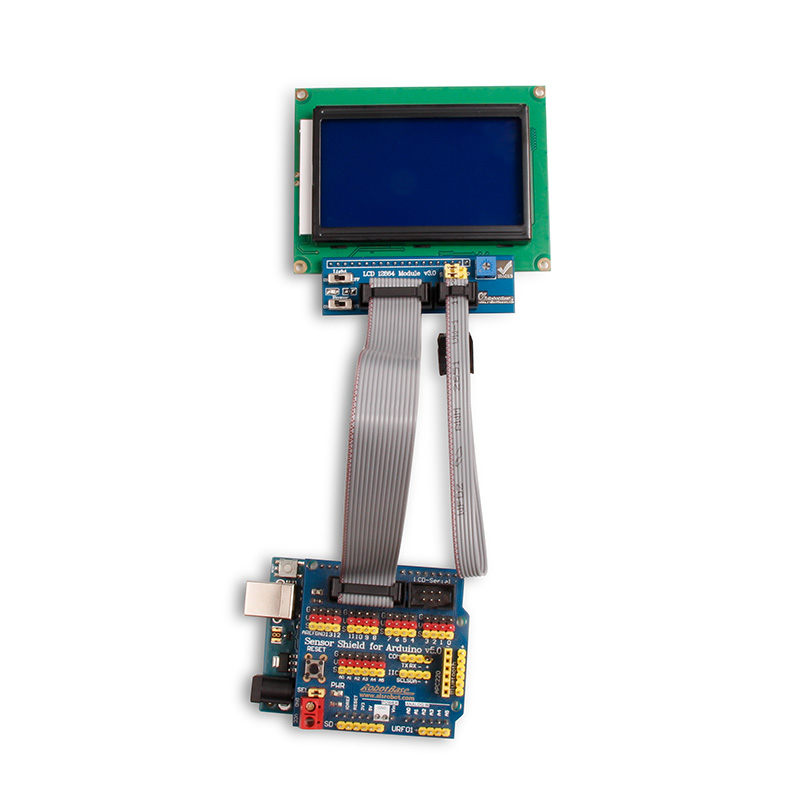

奥松机器人新推出的12864液晶板采用的是带汉字库图形点阵液晶显示模块,具有串行和并行接口,背光控制开关(串行与并行模式均可使用),对比度调节旋钮,板上集成IDC6插座和IDC14插座,可通过套件中附送的专用连接线与Arduino传感器扩展板连接,无需再买相关转接板,通过我们提供的例子程序,您可以用Arduino控制器做控制完成显示8192个中文汉字(16X16点阵)、128个字符(8X16点阵)和图形显示(128X64点阵)功能,轻松制作Arduino互动显示器的选择。


产品参数:

  • 电源电压:VDD+3.3V~+5.5V(内置升压电路,无需负压)
  • 控制器:ST7920
  • 点阵个数:128列×64行
  • 显示颜色:蓝底白字
  • 可视角度:170度
  • LCD类型:STN
  • 控制接口:8位或4位并行和3位串行
  • LED背光:蓝色
  • 软件功能:光标显示、画面移位、自定义字符、反白显示、睡眠模式等
  • 逻辑工作电压(VDD):4.5~5.5V
  • 电源地(GND):0V
  • 工作温度:-20℃~70℃
  • 存储温度:-30℃~80℃
  • 模块尺寸:93×70×22mm
  • 视域尺寸:73×39mm

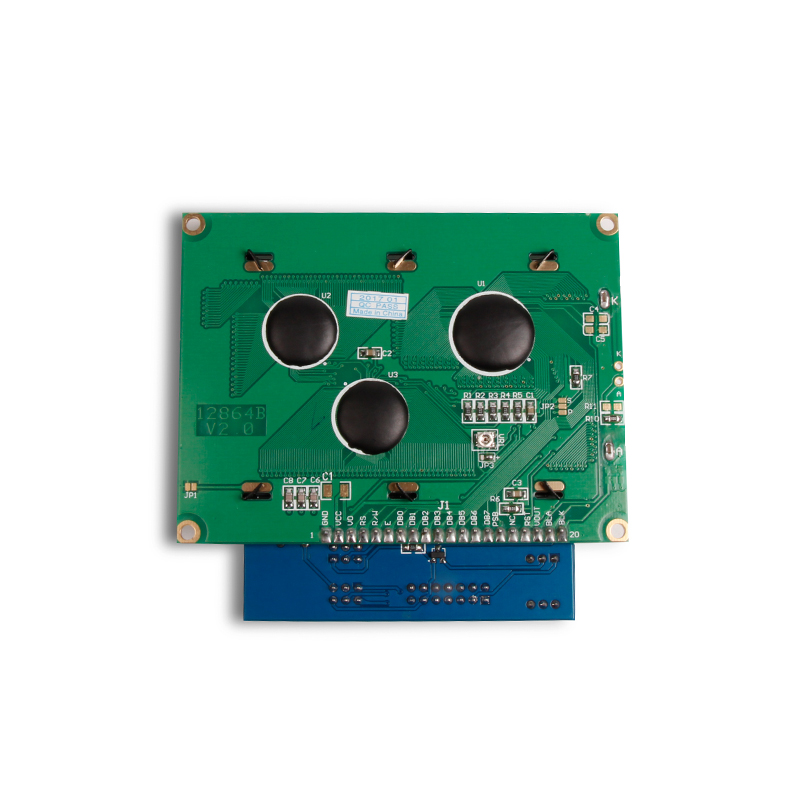

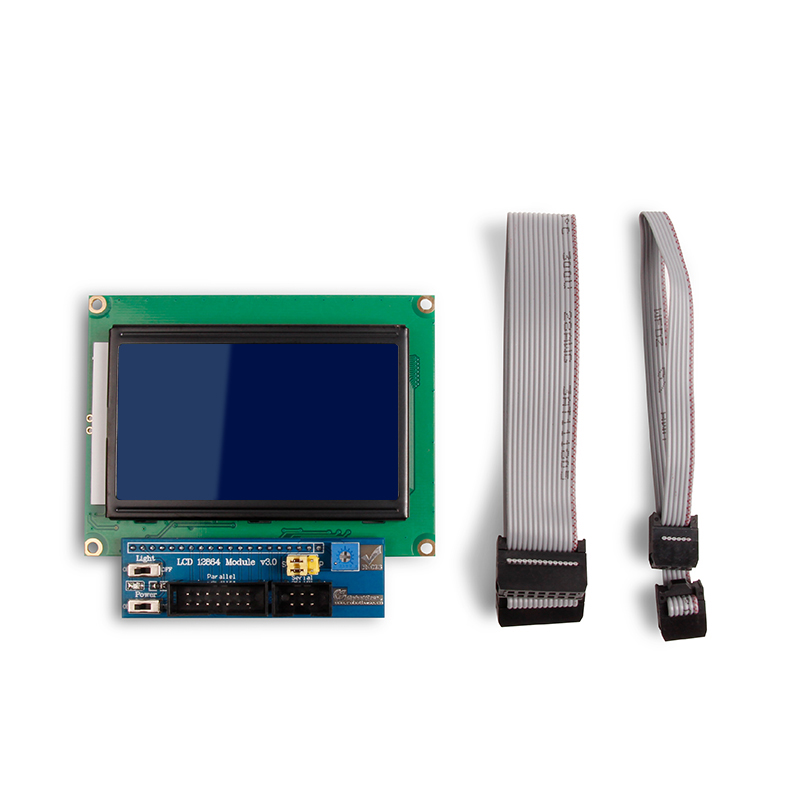

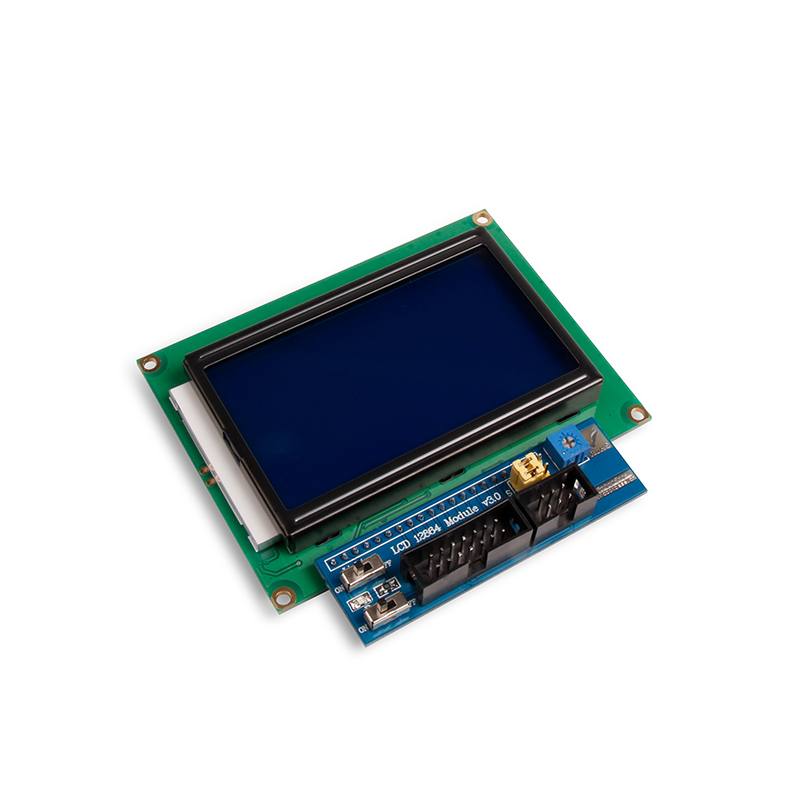

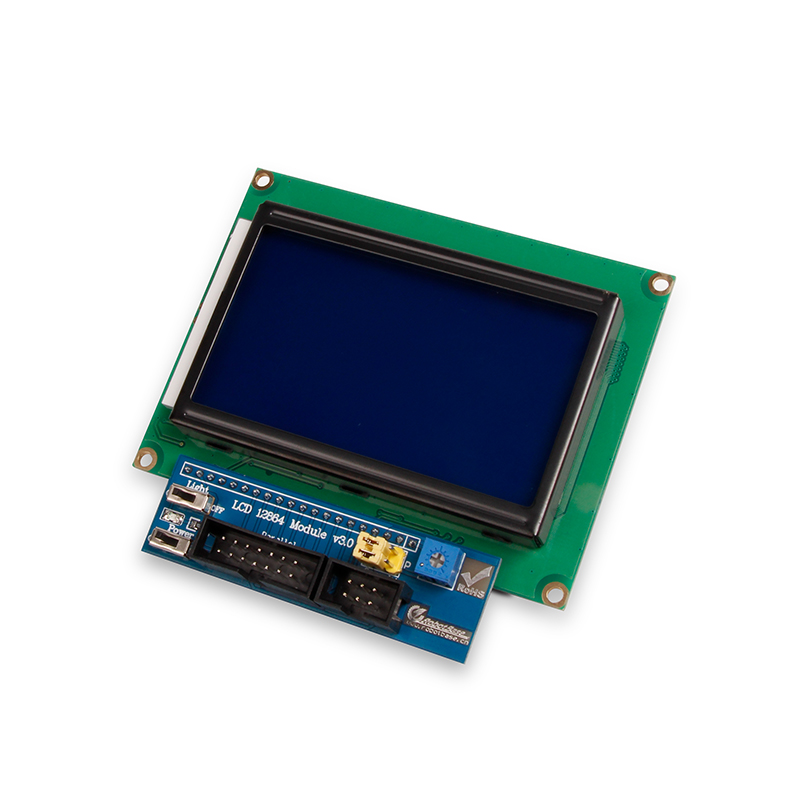

产品图片:

字迹显示清晰


图像呈现流畅






工作于并行模式时的引脚定义:

PIN1------ GND 电源接入 -, 一般接0V。

PIN2------电源接入 +, 一般接5V。

PIN3------对比度调整端,VDD和GND接可调电阻两端,中间抽头接至V0。

PIN4------RS 指令/数据选择

PIN5------R/W 读写选择

PIN6------E,信号使能

PIN7------D0,数据位0

PIN8------D1,数据位1

PIN9------D2,数据位2

PIN10-----D3,数据位3

PIN11-----D4,数据位4

PIN12-----D5,数据位5

PIN13-----D6,数据位6

PIN14-----D7,数据位7

PIN15-----PSB 并行:PSB=1,可以接VCC; 串行:PSB=0,一般接GND

PIN16 ----NC,不连接

PIN17-----~RST,模块复位,可不连接

PIN18 ----NC,不连接

PIN19 ----LED+ ,背光 +,一般接5V。

PIN20 ----LED- ,背光 -,一般接GND。
