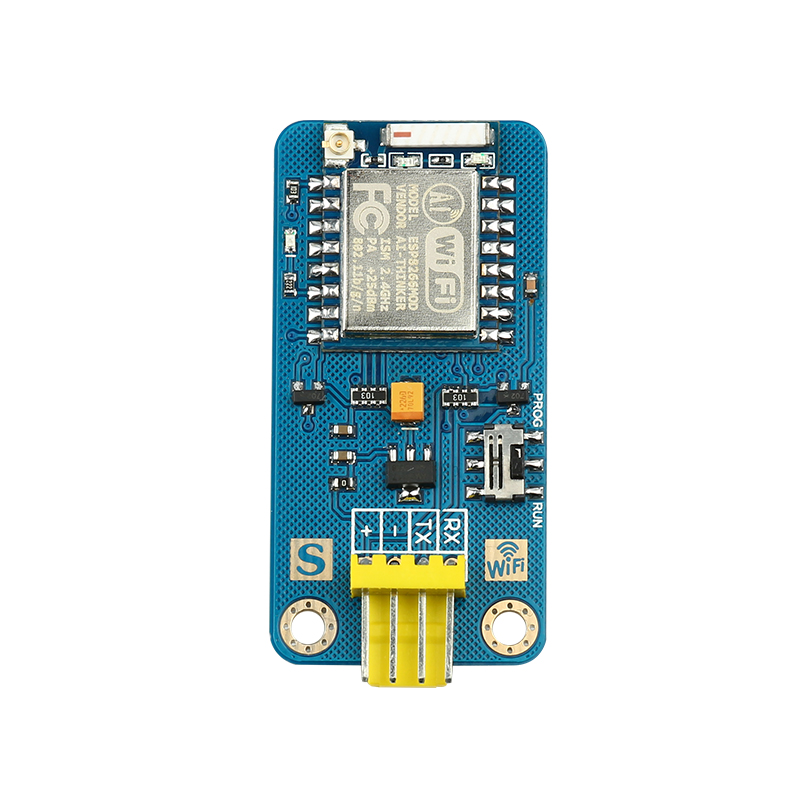

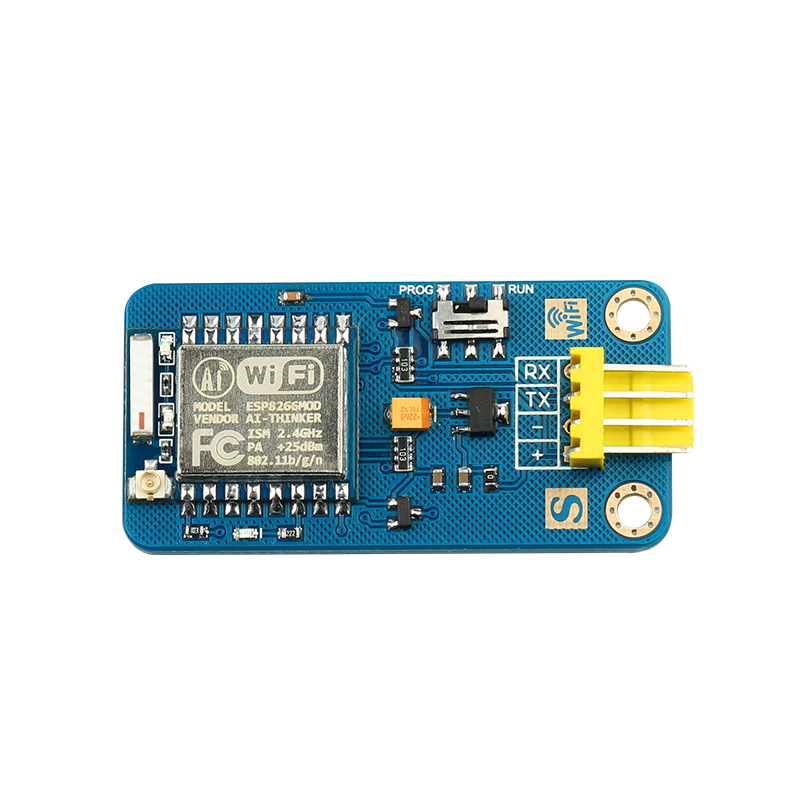

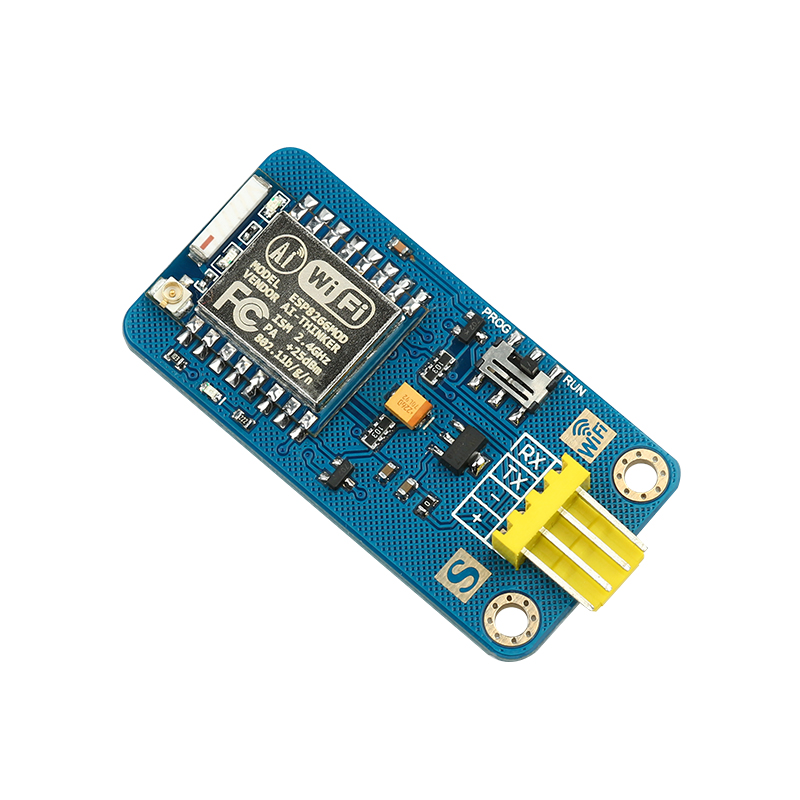

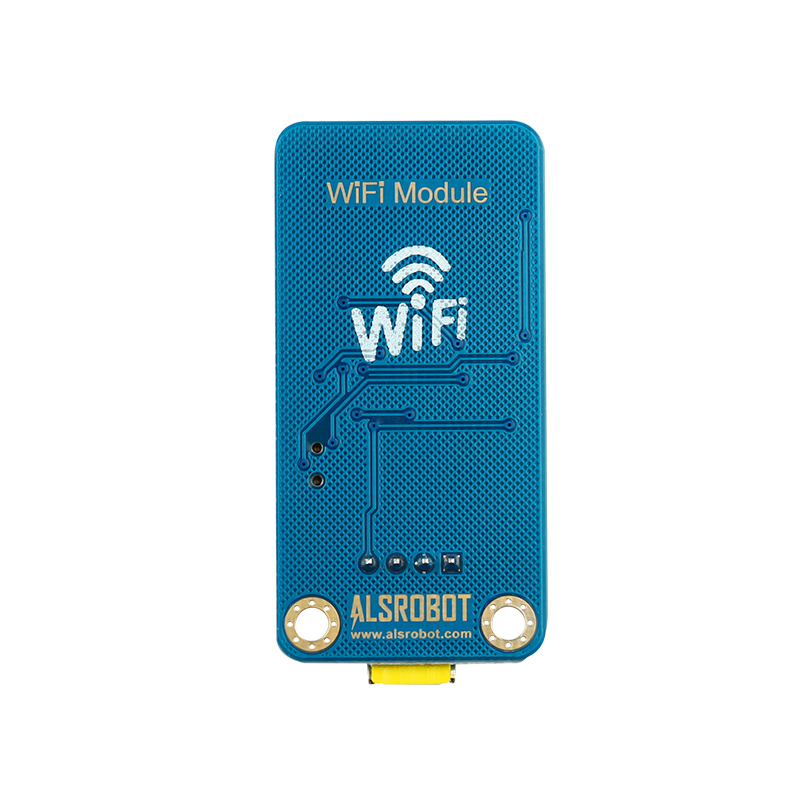

产品介绍：

奥松机器人推出的这款WIFI模块搭载ESP8266-07，是一款低功耗的UART-WiFi透传模块，专为移动设备和物联网应用设计。可将您的物理设备连接到Wi-Fi无线网络上，进行互联网或局域网通信，实现联网功能。ESP8266在较小尺寸封装中集成了业界排名靠前的 Tensilica L106低功耗32位微型MCU，带有16位精简模式，主频支持80MHz和160MHz，支持RTOS，集成Wi-Fi MAC/ BB/RF/PA/LNA，板载天线。ESP8266-07天线采用IPEX接口。该模块支持标准的IEEE802.11 b/g/n协议，完整的TCP/IP协议栈。 您可以使用该模块为现有的设备添加联网功能，也可构建独立的网络控制器。该模块的接口为串口，可以实现与控制器的串口通讯进行数据传输。

产品特点

1.802.11 b/g/n

2.内置Tensilica L106低功耗32位微型MCU，主频支持80 MHz和160 MHz，支持RTOS

3.内置10 bit高精度ADC

4.内置TCP/IP协议栈

5.内置TR开关、balun、LNA、功率放大器和匹配网络

6.内置PLL、稳压器和电源管理组件，802.11b模式下+20 dBm的输出功率

7.A-MPDU、A-MSDU的聚合和0.4 s的保护间隔 WiFi @ 2.4 GHz，支持WPA/WPA2安全模式

8.支持AT远程升级及云端OTA升级

9.支持STA/AP/STA+AP工作模式

10.支持Smart Config功能（包括Android和iOS设备）

11.HSPI、UART、I2C、I2S、IR Remote Control、PWM、GPIO

12.深度睡眠保持电流为10 uA，关断电流小于5 uA

13.2 ms之内唤醒、连接并传递数据包

14.待机状态消耗功率小于1.0 mW (DTIM3)

15.工作温度范围：-40℃- 125℃

产品参数：

1.无线标准：802.11 b/g/n

2.频率范围：2.4GHz-2.5GHz (2400M-2483.5M)

3.数据接口：UART/HSPI/I2C/I2S/Ir Remote Contorl

4.工作电压：3.3V-5V

5.工作电流：平均值：80mA

6.工作温度：-40°~125°

7.存储温度：常温

8.接口类型：UART串口

9.传输速率：110-921600bps

10.TCP Client：5个

11.无线网络模式：station/softAP/SoftAP+station

12.安全机制：WPA/WPA2

13.加密类型：WEP/TKIP/AES

14.升级固件：本地串口烧录/云端升级/主机下载烧录

15.软件开发：支持客户自定义服务器提供SDK给客户二次开发

16.网络协议：IPv4, TCP/UDP/HTTP/FTP

17.用户配置：AT+指令集,云端服务器, Android/iOS APP

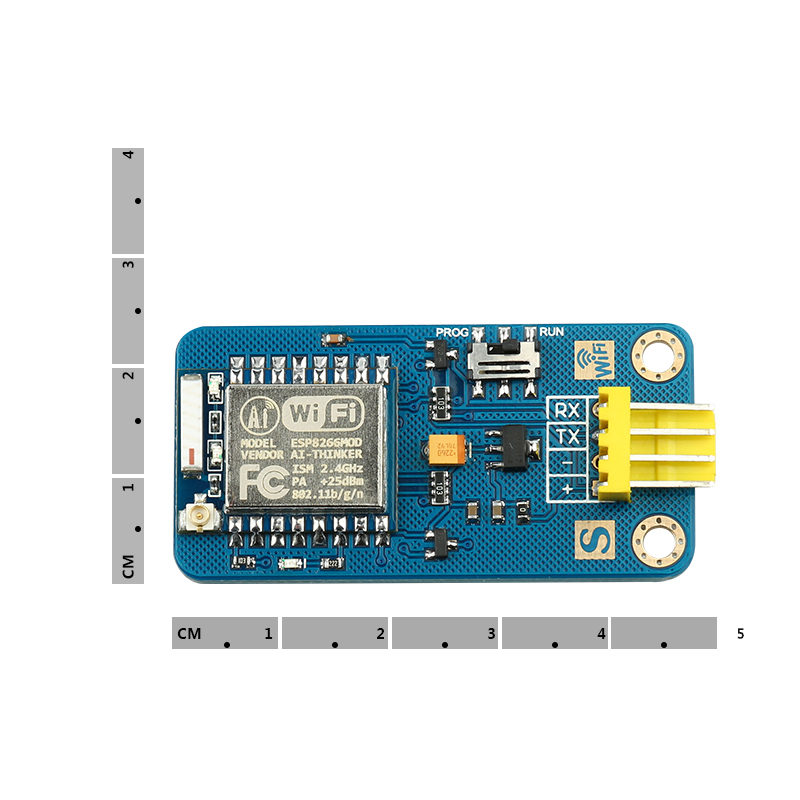

18.模块尺寸：50mm X 25mm

19.重量大小：6g

20.引脚定义：

TX：串口发送

 RX：串口接收

 －：电源地

 ＋：电源正极

应用领域

1.串口CH340 转Wi-Fi

2.工业透传DTU

3.Wi-Fi 远程监控/控制

4.消防、安防智能一体化管理

5.智能卡终端，无线POS 机，Wi-Fi 摄像头，手持设备等

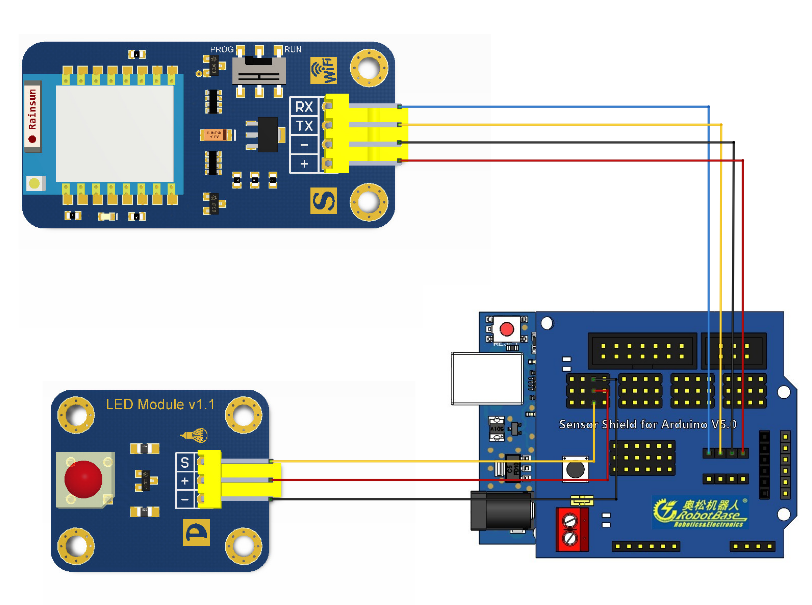

接线示意图
