产品介绍:

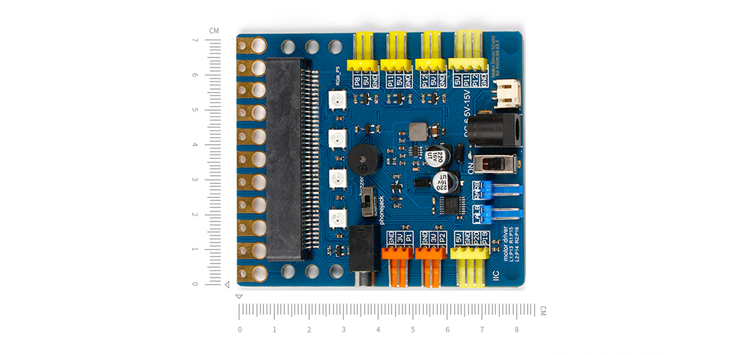

micro:bit电机驱动扩展板v3.1为另一版本的microbit电机驱动扩展板。micro:bit电机驱动扩展板v3.0板载RGB LED、蜂鸣器、耳机接口及双路直流电机驱动,其中耳机接口可外接音箱,通过选择开关可在耳机接口和蜂鸣器间进行切换。micro:bit电机驱动扩展板v3.0的IO接口以3P传感器接口引出,方便连接其他功能模块,其中P8、P11、P12接口还可以驱动舵机。利用micro:bit电机驱动扩展板,你可以更方便的发挥micro:bit的强大功能,更轻松的搭建互动作品,将你的奇思妙想、古怪创意变成现实。
产品参数:
· 1.供电方式:外部DC电源供电
· 2.工作电压:6.5-10.5V(电机工作情况下)
· 6.5-15V(电机不工作情况下)
· 3.输入电压(推荐):7.4V
· 4.输入电压(极限):10.8V
· 5.输出电压:5V 3.3V
· 6.数字接口,3V供电:P1、P2
· 7.数字接口,5V供电,可驱动舵机:P8、P11、P12
· 8.模拟接口:P1、P2
· 9.扩展接口:IIC接口;超声波模块接口P11、P12
· 10.RGB彩灯控制:P5
· 11.蜂鸣器控制/耳机口驱动:P0
· 12.电机控制:P13、P14、P15、P16
· 13.指示灯:电源指示灯
· 13.电机驱动芯片:DRV8833
· 14.电机驱动电流:每路最高1.5A
