    【奥松新品】基于Arduino的触摸式变色台灯

    编辑：Peter2013-09-26 130708050@qq.com 浏览次数：1688

    最近小编入手了一块基于I2C通信方式的触摸控制板，可以和手中的Arduino控制器配合应用，于是小编就想做个好玩的东西——基于Arduino的触摸式变色台灯。

    Arduino

    Arduino是一款便捷灵活、方便上手的开源电子原型平台，包含硬件（各种型号的Arduino控制器）和软件（Arduino IDE）。Arduino能通过各种各样的传感器来感知环境，通过控制灯光、马达和其他的装置来反馈、影响环境。对Arduino的编程是利用Arduino编程语言（基于Wiring）和Arduino开发环境（based on Processing）来实现的。基于Arduino的项目，可以只包含Arduino，也可以包含Arduino和其他一些在PC上运行的软件，它们之间进行通信来实现。

    MPR121

    MPR121是飞思卡尔公司设计研发的一种电容式触摸感应控制器，具有内部情报功能，可以感受手指对接收器的触摸或者接近，从而发出相应的感应信号提供给控制器。MPR121较之前的版本增加了一个内部情报和飞思卡尔的第二电容检测引擎，其次还增强了电极计数，硬件配置的I2C地址，一个扩大过滤系统和防反跳，完全独立电极带内置自动配置等功能。该设备还包括一个13模拟电极，代表同时充电的电极连接在一起，允许更大的附近探测距离和增加传感区域。

    下面就看看我们需要的器材都有哪些：

    Arduino控制器，各种类型的都可以，这里我们采用手中现有的Arduino UNO控制器，当然了，我们还得有和Arduino配套使用的传感器扩展板。
    Arduino UNOArduino传感器扩展板

    然后就是我们的重要器件了——I2C Touch Sensor和照明用的各色LED了，小编手中正好有红色、绿色、黄色和白色的，完全可以用于此次的制作了。

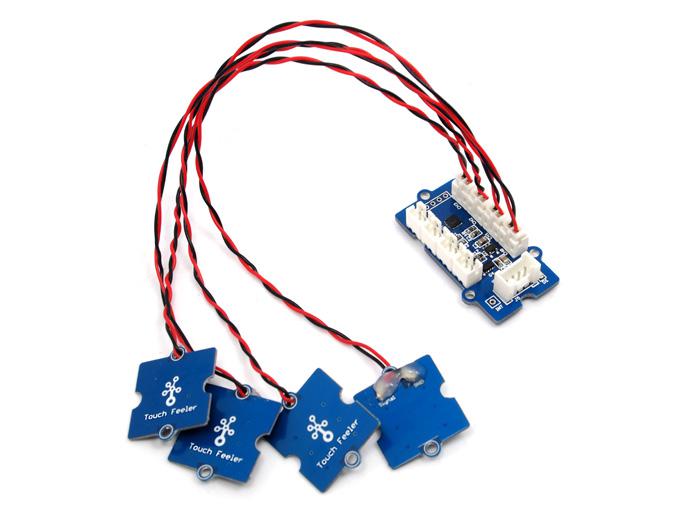

    I2CTouch Sensor红色LED白色LED黄色LED绿色LED

    除了上述的器件，我们还需要一块面包板和连接线

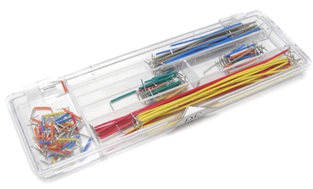

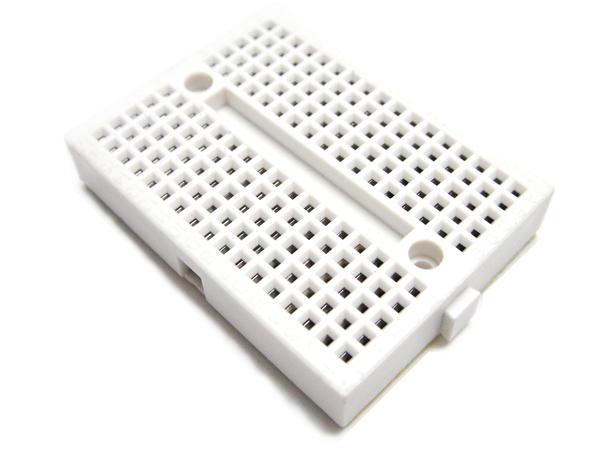

    面包板面包板跳线

    让我们现在简单的验证一下这个想法是否可行，首先将各种需要的器件都按照需要使用面包板连接在一起，验证一下代码是否可行（库文件点这里）。

    #include
    #include

    #define MPR121_R    0xB5
    #define MPR121_W    0xB4
    #define MPR121addr  0x5a

    int StateOfTouch1 = 0;
    int StateOfTouch2 = 0;
    int StateOfTouch3 = 0;
    int StateOfTouch4 = 0;
    int irqpin        = 2;
    uint16_t touchstatus;
    volatile int GetTouchSignal = 0;
    unsigned char reg = 0;
    unsigned char status1 =0;
    unsigned char status2 =0;
    long previousMillis = 0;
    long interval = 100;

    void setup()
    {
    Serial.begin(9600);
    DDRC |= 0b00010011;
    PORTC = 0b00110000;
    i2cInit();
    Serial.println("setting device up..");
    delay(100);
    mpr121QuickConfig();
    }

    void loop()
    {
    unsigned char MPR_Query=0;
    unsigned long currentMillis = millis();
    if(currentMillis - previousMillis > interval)
    {
    previousMillis = currentMillis;
    Read_MPR121();
    }
    if (Serial.available()>0)
    {
    Serial.println("Get a command form PC..");
    reg = Serial.read();
    Serial.print("Quiry the Reg of ");
    Serial.println(reg,BIN);
    MPR_Query = mpr121Read(reg);
    Serial.print("the reg is = 0x");
    Serial.println(MPR_Query,HEX);
    }
    delayMicroseconds(1000);
    }

    void Read_MPR121()
    {
    status1=mpr121Read(0x00);
    status2=mpr121Read(0x01);
    CheckStatus();
    }

    void  CheckStatus()
    {
    if ((status1&0x01)==0x01)
    {
    StateOfTouch1 =1;
    }
    else
    {
    if (StateOfTouch1 ==1)
    {
    Serial.println("channel 0 has pressed..");
    digitalWrite(10, HIGH);
    digitalWrite(11, LOW);
    digitalWrite(12, LOW);
    digitalWrite(13, LOW);
    StateOfTouch1 =0;
    }
    }
    if ((status1&0x02)==0x02)
    {
    StateOfTouch2 =1;
    }
    else
    {
    if (StateOfTouch2 ==1)
    {
    Serial.println("channel 1 has pressed..");
    digitalWrite(10, LOW);
    digitalWrite(11, HIGH);
    digitalWrite(12, LOW);
    digitalWrite(13, LOW);
    StateOfTouch2 =0;
    }
    }
    if ((status1&0x04)==0x04)
    {
    StateOfTouch3 =1;
    }
    else
    {
    if (StateOfTouch3 ==1)
    {
    Serial.println("channel 2 has pressed..");
    digitalWrite(10, LOW);
    digitalWrite(11, LOW);
    digitalWrite(12, HIGH);
    digitalWrite(13, LOW);
    StateOfTouch3 =0;
    }
    }
    if ((status1&0x08)==0x08)
    {
    StateOfTouch4 =1;
    }
    else
    {
    if (StateOfTouch4 ==1)
    {
    Serial.println("channel 3 has pressed..");
    digitalWrite(10, LOW);
    digitalWrite(11, LOW);
    digitalWrite(12, LOW);
    digitalWrite(13, HIGH);
    StateOfTouch4 =0;
    }
    }
    }

    byte mpr121Read(uint8_t address)
    {
    byte data;
    i2cSendStart();
    i2cWaitForComplete();
    i2cSendByte(MPR121_W);
    i2cWaitForComplete();
    i2cSendByte(address);
    i2cWaitForComplete();
    i2cSendStart();
    i2cSendByte(MPR121_R);
    i2cWaitForComplete();
    i2cReceiveByte(TRUE);
    i2cWaitForComplete();
    data = i2cGetReceivedByte();
    i2cWaitForComplete();
    i2cSendStop();
    cbi(TWCR, TWEN);
    sbi(TWCR, TWEN);
    return data;
    }

    void mpr121Write(unsigned char address, unsigned char data)
    {
    i2cSendStart();
    i2cWaitForComplete();
    i2cSendByte(MPR121_W);
    i2cWaitForComplete();
    i2cSendByte(address);
    i2cWaitForComplete();
    i2cSendByte(data);
    i2cWaitForComplete();
    i2cSendStop();
    }

    void mpr121QuickConfig(void)
    {
    Serial.println("config MPR121..");
    mpr121Write(MHD_R, 0x01);
    mpr121Write(NHD_R, 0x01);
    mpr121Write(NCL_R, 0x00);
    mpr121Write(FDL_R, 0x00);
    mpr121Write(MHD_F, 0x01);
    mpr121Write(NHD_F, 0x01);
    mpr121Write(NCL_F, 0xFF);
    mpr121Write(FDL_F, 0x02);
    mpr121Write(ELE0_T, TOU_THRESH);
    mpr121Write(ELE0_R, REL_THRESH);
    mpr121Write(ELE1_T, TOU_THRESH);
    mpr121Write(ELE1_R, REL_THRESH);
    mpr121Write(ELE2_T, TOU_THRESH);
    mpr121Write(ELE2_R, REL_THRESH);
    mpr121Write(ELE3_T, TOU_THRESH);
    mpr121Write(ELE3_R, REL_THRESH);

    mpr121Write(ATO_CFGU, 0xC9);
    mpr121Write(ATO_CFGL, 0x82);
    mpr121Write(ATO_CFGT,0xb5);
    mpr121Write(ATO_CFG0, 0x1B);
    mpr121Write(ELE_CFG, 0x8c);
    Serial.println("config MPR121 Done!");
    }

    void  checkInterrupt(void)
    {
    int IRQ =0;
    IRQ = digitalRead(irqpin);
    if(IRQ == 0)
    {
    GetTouchSignal=1;
    }
    else
    {
    GetTouchSignal=0;
    }
    }
