这次就用Arduino和一组三色灯（红、黄、绿）来实际应用一下PWM吧，首先先观察一下Arduino板子，共有六个PWM接口，他们分别是数字接口3、5、6、9、10、11 ,方便起见我们使用9、10、11这三个连续的PWM接口。在编写程序的过程中，我们会用到模拟写入analogWrite(PWM接口，模拟值)函数，对于模拟写入analogWrite()函数，PWM的调制频率被设置为30KHz。

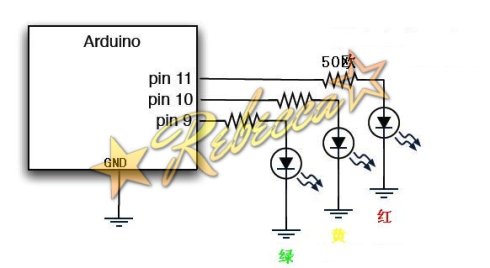

先按照下图连接好电路

这里我使用的电阻阻值是50欧姆，这里并不唯一，需要根据所使用的LED及其亮度选择适合阻值的电阻。

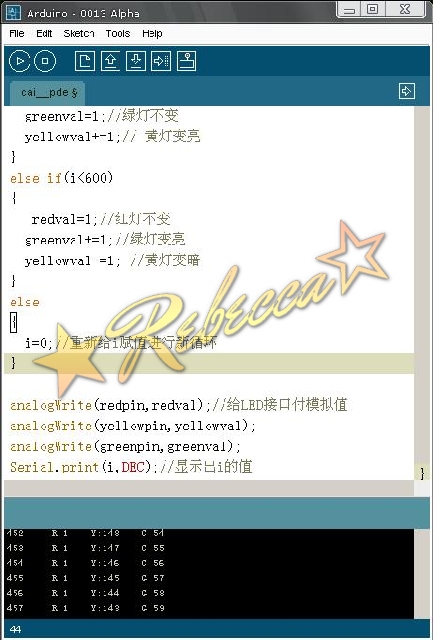

下面就可以编写程序了，我们就让三个小灯依次缓慢亮起再缓慢熄灭，这样往复循环。

int redpin=11;//定义LED接口

int yellowpin=10;

int greenpin=9;

int redval;//定义LED变量

int yellowval;

int greenval;

int i=0;

void setup()

{

pinMode(redpin,OUTPUT);//设置LED接口为输出接口

pinMode(yellowpin,OUTPUT);

pinMode(greenpin,OUTPUT);

pinMode(redval,INPUT);//设置LED变量为输入值

pinMode(yellowval,INPUT);

pinMode(greenval,INPUT);

Serial.begin(9600);//连接到串行端口，波特率为9600

}

void loop()

{

i++;

if(i<200)

{

redval+=1;//红灯变亮

greenval-=1;//绿灯变暗

yellowval=1;//黄灯不变

}

else if(i<400)

{

redval-=1;//红灯变暗

greenval=1;//绿灯不变

yellowval+=1;// 黄灯变亮

}

else if(i<600)

{

redval=1;//红灯不变

greenval+=1;//绿灯变亮

yellowval-=1; //黄灯变暗

}

else

{

i=0;//重新给i赋值进行新循环

}

analogWrite(redpin,redval);//给LED接口赋模拟值

analogWrite(yellowpin,yellowval);

analogWrite(greenpin,greenval);

Serial.print(i,DEC);//显示出i的值

Serial.print(    "     R:");//分别显示出各个LED的模拟值

Serial.print(redval,DEC);

Serial.print(    "     Y:");

Serial.print(yellowval,DEC);

Serial.print(    "    G:");

Serial.println(greenval,DEC);

}

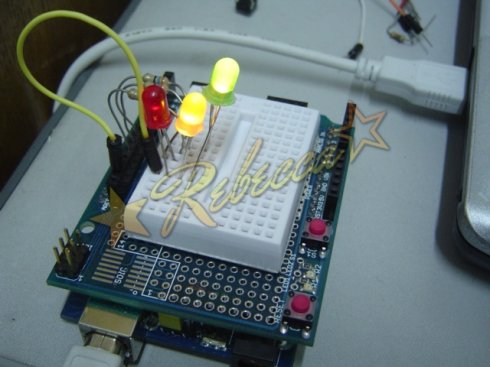

下载好程序就可以看到最终结果了。
