Arduino IIC LCD2004 I2C接口字符液晶显示器 带库文件 电子积木

  • 奥松售价:
  • 商品编号:
    RB-05L012
  • 商品库存:
    有货
  • 商品重量:
    83克
  • 商品品牌:
    ALSROBOT
  • 购买此商品可使用:
    0 松籽
  • 商品评价:
    comment rank 5 (已有 3 人评价)
    联系客服
    • 销售咨询: 销售咨询
    • 销售咨询:
    • 技术支持: 技术支持
    • 咨询电话: 0451-86628691

产品介绍:

      奥松机器人推出的IIC LCD2004字符液晶显示模块,采用全新4行20个字符液晶,模块不仅设置对比度调节旋钮、还具有背光灯选择开关和IIC通信接口。对于Arduino初学者来说,不必为繁琐复杂液晶驱动电路连线而头疼了,这款液晶模块真正意义上将电路简化,直接将此模块插到Arduino Sensor Shield V5.0 传感器扩展板上IIC设备接口即可,通过4P传感器连接线连接,经过Arduino控制器编程后,可轻松实现标识标语、传感器数据的记录显示。

     作为Arduino的爱好者和使用者,你经常会遇到这样的问题:控制端口有限,插几个数字模块,加几个传感器模块,端口用完了,想接个液晶显示传感器读数都无法实现,因为接口原因换Arduino Mega2560控制器还要额外开销,于心不忍,那怎么办?现在问题可以轻松解决了,奥松开发的IIC LCD2004字符液晶显示模块就可以解决上述问题,IIC(I2C)只需两根线就可以实现数据通信,还可以挂其他IIC(I2C)设备。而且IIC LCD2004字符液晶显示器具有手动背光开关、对比度调节等功能,可根据您实际需要自行设置。

产品图片:

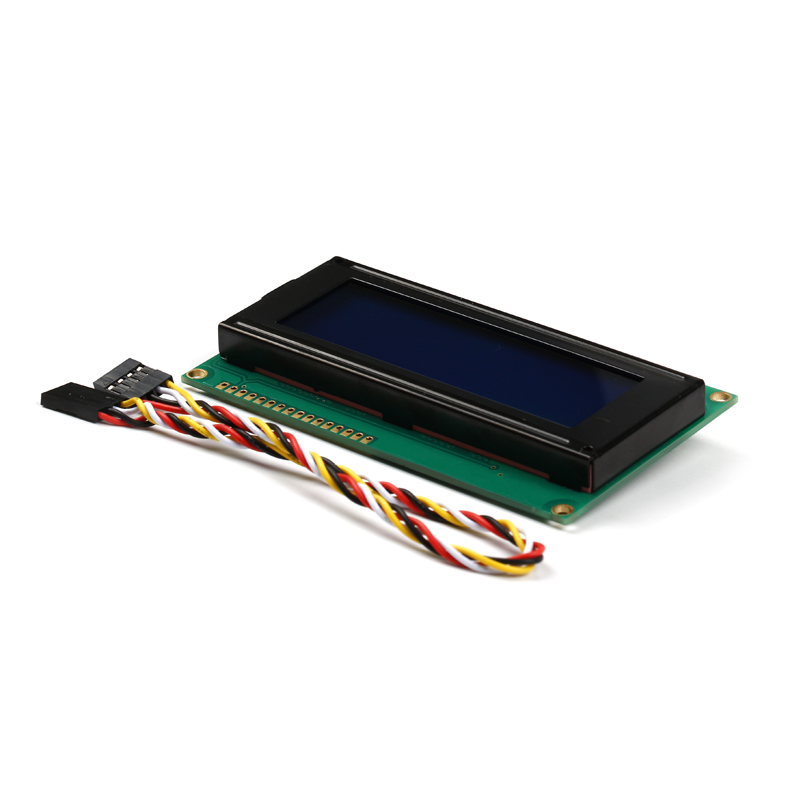

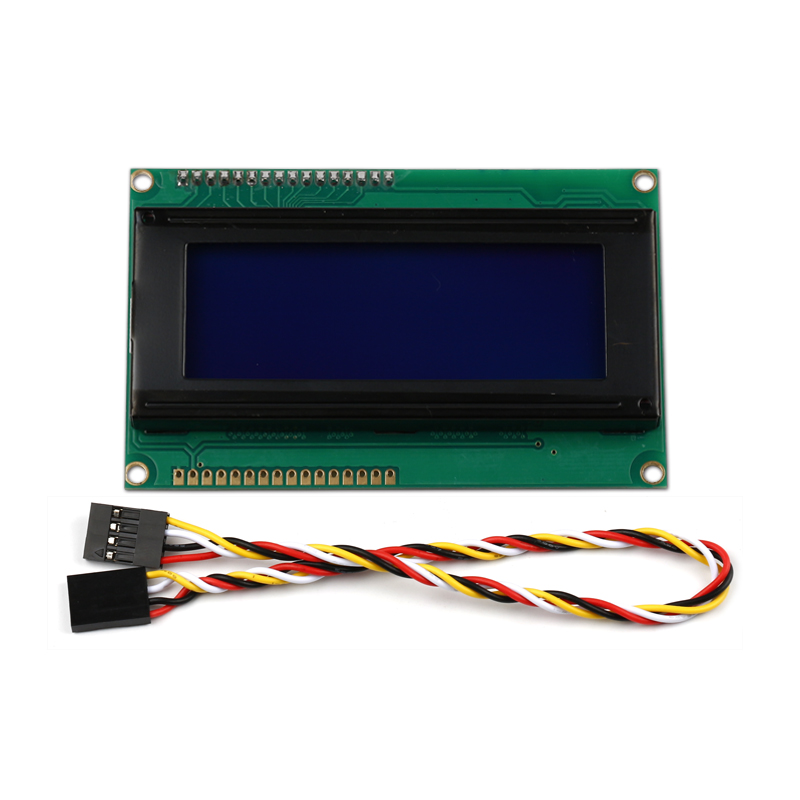

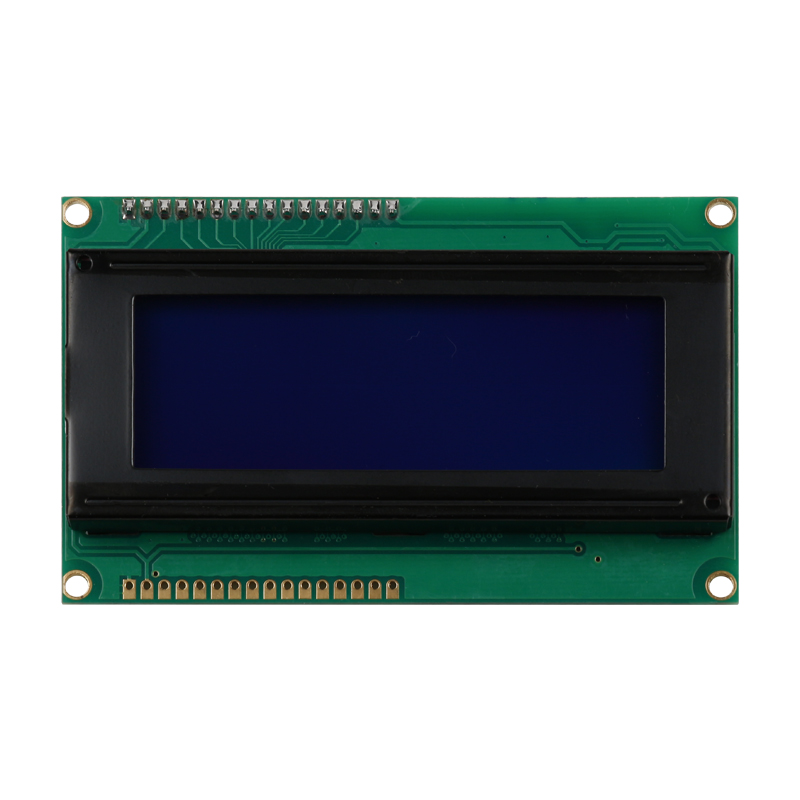

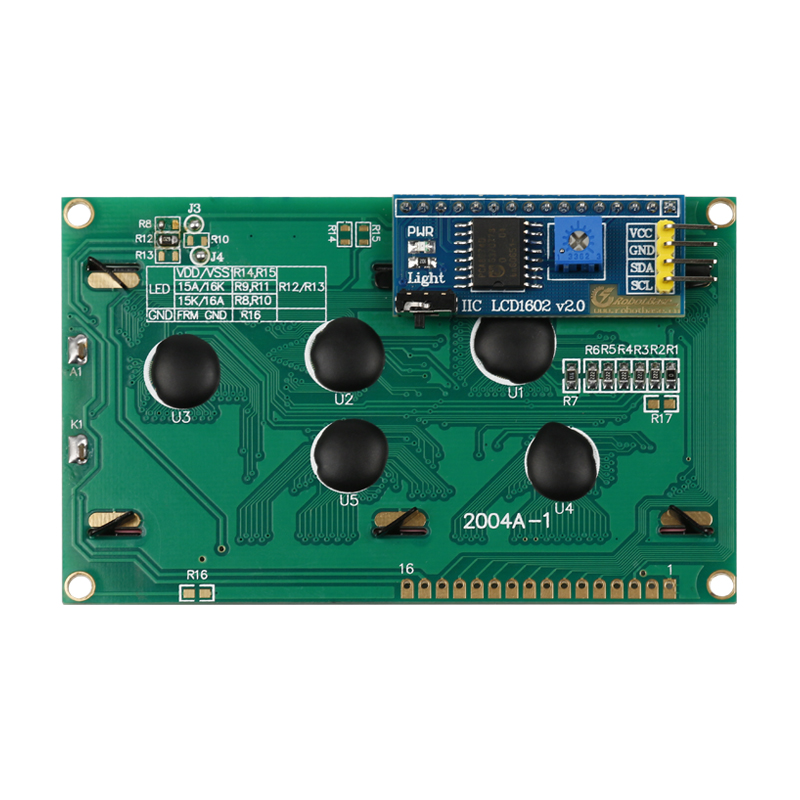

                                                                  IIC LCD2004字符液晶显示模块,具有对比度调节旋钮与背光开关,购买即送IIC设备通信连接线一条

产品参数:

1.产品名称:IIC LCD2004字符液晶显示器

 2.产品货号:RB-05L012

3.工作电压:DC 5V

4.对比度调节:电位器调节

5.背光调节:程序或手动控制开关

6.接口定义:+、-、SDA、SCL

7.模块尺寸:98×60×21mm

8.模块重量:78g 9.安装孔直径:3.5mm

10.水平安装孔圆心距:93mm

11.竖直安装孔圆心距:55mm

12.屏幕尺寸:98×40×9.8mm

13.工作温度:-30~+60℃

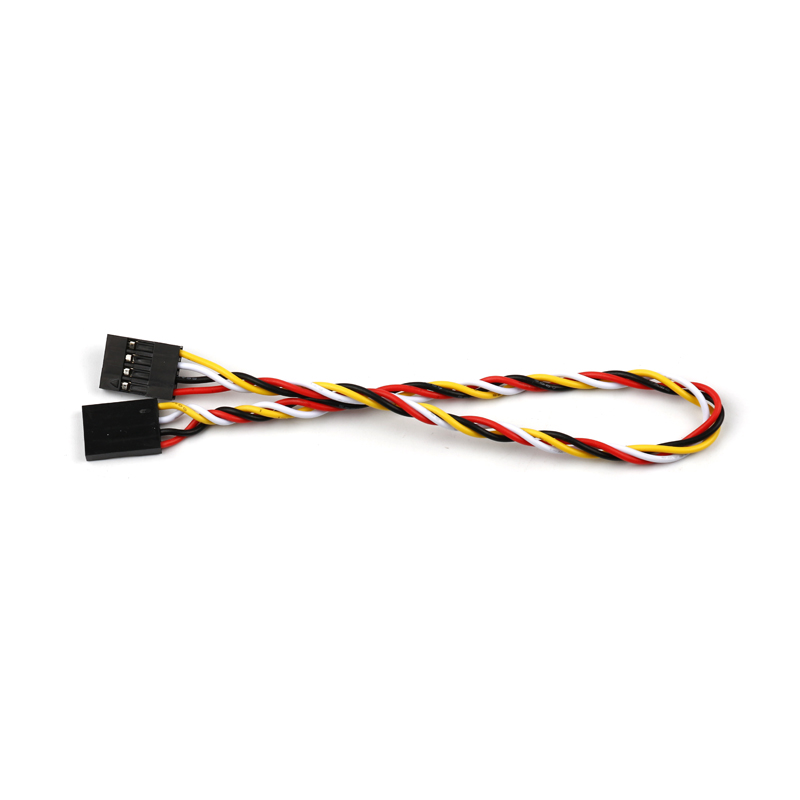

14.发货清单:IIC LCD2004字符液晶显示器×1、4P连接线×1

15.引脚定义:

            SDA:双向数据信号

            SCL:时钟信号

            +:电源(VCC)

            -:地(GND)
